Ürün ayrıntıları:
|
| boyut: | NPS 2 "ila 60" | Basınç: | 150LB - 2500LB |
|---|---|---|---|
| Sıcaklık aralığı: | -196 ℃ ~ 610 ℃ Düşük sıcaklık, Normal Sıcaklık ve yüksek sıcaklık | Gövde ve Trim Malzemesi: | Dökme Çelik, WCB, ASTM A105, ASTM A350 LF2, ASTM A182 F304 F304L F316 / F316L / F51 F53 F55, ASTM A3 |
| Koltuk Malzemesi: | PTFE, RPTFE, DEVLON, Molon, PEEK, Metal Koltuk | Gövde ve Gövde Sızdırmazlığı: | Oring (FKM, FFKM NBR, FPM HNBR, VITON, EPDM, AFLAS), Spiral yara Contası (316SS + Grafit) Ambalaj (G |
| Vurgulamak: | NPS 60" Trunnion Type Ball Valve,2500LB Forging Ball Valve,API607 Forging Ball Valve |
||

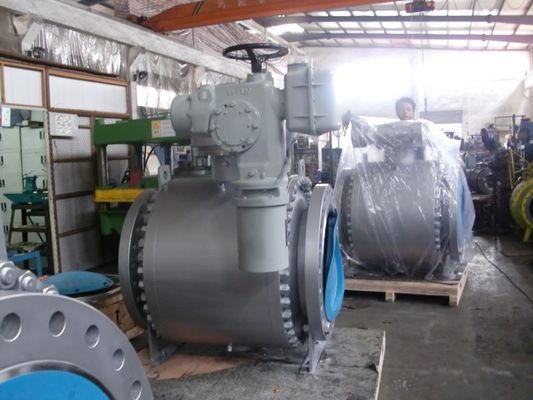

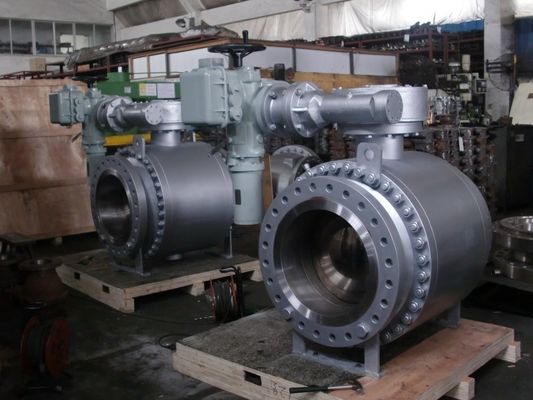

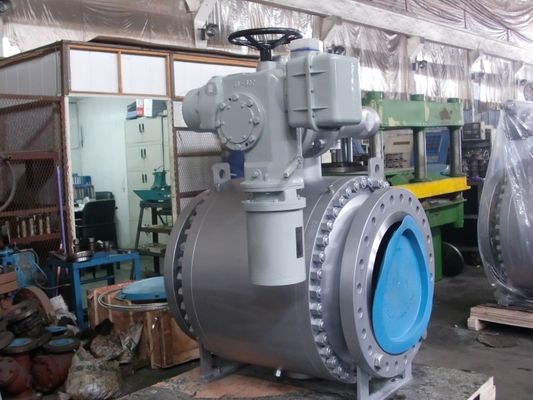

Elektrikli Aktüatörlü Yan Girişli Flanşlı Dövme Küresel Vana Muylu Tipi
Ana Özellikler
Yumuşak, metal veya kompozit oturma yeri
İki veya üç parçalı gövde
Çift yönlü sıkı kapatma
Çift blok ve kanama
Yangına dayanıklı ve yangına dayanıklı
Cıvatalı veya tamamen kaynaklı yapı
Düşük çalışma torku tasarımı
Geniş malzeme ve boyut yelpazesi
Yay enerjili koltuklarla monte edilmiş muylu
Patlama önleyici gövde tasarımı
Yer üstü veya yer altı kurulumu için uygundur
Faydaları
Her zaman bilyeyle temas halinde olan dövme parçaların ve bağımsız yay veya körük yüklü yüzer yatakların kullanılması, bu valfleri Kriyojenik, Yüksek Sıcaklık, Düşük Emisyon ve ESD / HIPPS gibi çeşitli zorlu uygulamalar için tercih edilen çözüm haline getirir.
Kazıyıcı başlatıcı ve alıcı ve sıcak kılavuz çekme gibi en ağır hizmetlerde kullanıma uygundur
Katran kumları veya katalizörler gibi orta / yüksek miktarlarda katı maddelerle başa çıkmak için vanalar körük contalar, buharlı yıkama delikleri ve korumalı yataklarla donatılabilir.
Başlıca son kullanıcılar, lisans verenler ve yükleniciler tarafından onaylanmıştır ve IEC 61508'e göre SIL3 gereksinimlerini karşılayacak şekilde tasarlanmıştır
Çift veya üçlü gövdeli conta tasarımı (dudaklı conta veya o-ringli veya isteğe bağlı olarak öngörücü bakım için sızıntı odacıklı), vanaların en katı Düşük Kaçak Emisyon Normlarını (ISO 15848) karşıladığı ve aştığı anlamına gelir ve bu da vanalarımızı toksik işlemlere uygundur veya öldürücü sıvı hizmetleri
Her zaman bilyeyle temas halinde olan yaylı veya yüzer yataklar, düşük diferansiyel basınçta bile etkili bir sızdırmazlık sağlar
| Küresel Vana Tipi | Tasarım ve İmalat | Yüz Yüze / Uçtan Uca | Flanş Ölçüleri | Basınç Sıcaklık Değerlendirmesi | Muayene ve Test |
| Bölünmüş Flanşlı küresel vana | BS5351 | ANSI B16.10 | ANSI B16.5 | ANSI B16.34 | API6D |
| Sabit flanşlı küresel vana | API6D / API608 | API6D | ANSI B16.47 | ANSI B16.34 | API598 |
Ana Malzeme
| Gövde malzemesi | Döşeme malzemesi | Mühür malzemesi | Conta / Paketleme |
| WCB / LCB / CF8 / CF8M / CF3 / CF3M, VB. | SS410, SS420, SS304, SS316, VB | PTFE, RPTFE, PEEK, PPL, VB. | GRAFİT.PTFE, PPL.VB. |
Tasarım özelliği
1: Tam veya daraltılmış delik
2: İki parçalı veya Üç parçalı gövde yapısı
3: Çift Blok ve Boşaltma, Çift izolasyon ve boşaltma (DIB-1 ve DIB-2)
4: Yangına dayanıklı tasarım (API 607)
5: Patlamaya dayanıklı sistem
6: Anti-statik tasarım
7: Kendinden boşluk giderme
8: Kaçak emisyon testi (isteğe bağlı)
Tasarım Verileri
Tasarım standardı: API 6D, DIN3357-1, EN12516-1
Yüz Yüze standart: API6D, ASME B16.10, DIN3202
Bağlantı Standardı: ASME B 16.5, ASME B16.47, DIN 2543/4, ASME B 16.25
Test ve İnceleme Standardı: API 6D, API 598
Çalışma Sıcaklığı: -196 ℃ ~ 610 ℃
Bağlantı türü: RF, RTJ, FF, BW.BSPT, NPT
Ekşi ortam: NACE MR0175
