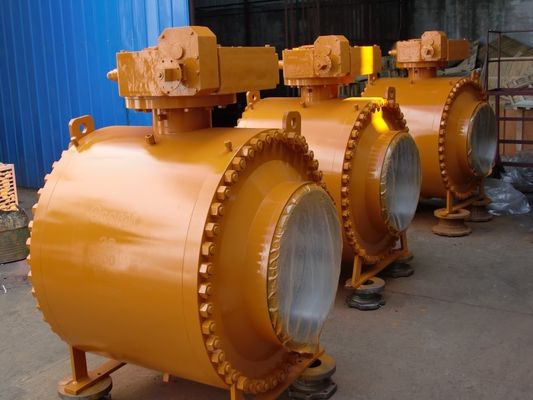

Yangına Dayanıklı Çift İzolasyonlu Tamburlu Küresel Vana

Çift İzolasyonlu & Tahliye Küresel Vana Yandan Giriş

Özellikleri:

1. 2 Adet Bölünmüş Gövde Desenli Döküm Tip veya 3 Adet Gövde Tasarımı ile Dövme Tip,
Döküm Malzemesi: WCB, CF8, CF8M, CF8C, Dubleks Paslanmaz Çelik, vb.
Dövme Malzeme: A105, F304, F316, F317, F347, F11, F51, F59, VB.
Farklı Servis Koşullarına Uygun Çeşitli Trim ve Yuva (Esnek ve Metal) Malzemelerde Talep üzerine Diğer Malzemeler mevcuttur.

2. Kullanılabilir İşlem:
Normal Kulplu veya Kilitlenebilir Kulplu,
Dişli Kumandalı,
Pnöamtik Kumandalı,
Elektrikle Çalışan veya Hidrolik Kumandalı.

2. Mevcut Basınç Derecesi:
CL150, CL300, CL600, CL900, CL1500, CL2500

3. Mevcut Boyut Aralıkları: 1/2 "- 18"

4. Uygulama Standartları
Tasarım Standardı: API 6D
ANSI B16.5'e Flanş Ölçüsü
Yüz Yüze Boyut ANSI B16.10'a
Ön sıcaklık.Küresel Vana Derecesi ASME B16.34'e Göre
ASME B16.34'e göre Duvar Kalınlığı
API 6FA / API 607'ye Göre Küresel Vana Tasarımının Yangın Güvenliği
İnceleme ve Test Etme: API 6D / API598
Küresel Vana Vana Markalama: MSS- SP-25
Talep Üzerine MR-01-75'e

Açıklama
Üç parçalı gövde.Vana, boru hattı hizmeti için API 6D gerekliliklerine uygun olarak tasarlanmıştır.Anti-statik ve patlama önleyici gövde tasarımı.Oturak tasarımı mükemmel bir gerginlik sağlar ve kendi kendini rahatlatan tipte veya çift pistonlu efektli tipte mevcuttur.Disign, düşük çalışma torkuna yol açan sürtünmeyi en aza indirir.Vücut boşluğundaki sıvının boşaltılmasına ve boşaltılmasına izin veren çift blok ve boşaltma uygulaması olarak mevcuttur.Mevcut Tam ve Azaltılmış delik.Küresel vanalar yangın emniyetli BS EN 12266-2, API 6FA ve API 607'ye göre test edilmiştir. Elektrikli, pnömatik ve hidravlik aktüatörler müşterinin ihtiyacına göre mevcuttur.

Genel Tanıtım
Muyluya monteli küresel vanalar, ASME Sınıf 150, 300, 600, 900, 1500 ve 2500 sınıfları için API 6D'ye uygun olarak tasarlanmıştır.Tek parçalı bölünmüş gövde çelik döküm ve Üç parçalı dövme çelik yandan giriş tasarımı gövde ile kapak arasında cıvatalı bağlantılar Muylu cıvatalı bağlantı, gövde kalınlığı ANSI B16.34 ile uyumludur. Oturma halkası, boşluk ve aşağı akış kapama arasındaki düşük diferansiyel basınçta bile etkili bir sıkı sızdırmazlık sağlamak için bilye ile teması sağlamak için yay yüklü, yüzer tiptedir. yumuşak oturmuş.Müşteri çalışma koşullarına bağlı olarak farklı bir yumuşak koltuk malzemesi mevcuttur.Dolu ve Azaltılmış Geçişli olarak mevcuttur.Müşteri ihtiyacına göre elektrik, pnömatik ve hidrolik aktüatörler mevcuttur.

Üç parçalı gövde ucu giriş tasarımı, grafit halka veya o-ring viton (veya istek) sızdırmazlığı, mutlak sızdırmazlık bütünlüğü sağlar.Cıvatalı gövde tasarımları, boru hattı gerilimi nedeniyle herhangi bir hareket olasılığını en aza indirmek için gövde ile adaptör arasında sıkı bir toleransla örtüşen metal geçme içerir.Mutlak sızdırmazlık için yüksek sıcaklıkta spiral sargılı paslanmaz çelik / grafoil dolgulu conta kullanılır.
Gövde ve adaptörler, contanın doğru şekilde ezilmesini sağlamak için metal temas için boyutlandırılmıştır.

Ana Malzeme

Yangına dayanıklı tasarım

Küresel vanalar, yangına dayanıklılık testinin% 100 geçmesini sağlar.Küresel vana, O-ring contalar ve metal grafit spiral sargılı conta aracılığıyla iki sızdırmaz tasarım uygular.Vana yandığında, PTFE yuva contaları, contalar, O-ring contalar, kauçuk vb. Gibi metal olmayan malzemeler zarar görür, bu arada metal grafit spiral sargılı contanın dış tabakası ikincil bir sızdırmazlık sağlar.Yumuşak yuva yandığında, metal yuva, iç sızıntıyı ve dış sızıntıyı etkin bir şekilde kontrol edecek olan yayın zorlamasıyla otomatik olarak bilyeli metal bir conta oluşturacaktır.Vana tasarımı API 607, API 6FA, BS 6755, JB / T 6899 ve diğer standartlarla tam uyumludur,

Üfleme geçirmez gövde:

Gövde, yumuşak bir şekilde tutulan, entegre T-tipi yuvarlak omuzlu bilyeden ayrı yapılır. (Diğer tasarımlar istek üzerine mevcuttur)

Anti-statik cihaz:

Yay artı grafit tipi anti-statik cihaz, tüm metal bileşenler arasında elektriksel Sürekliliği korumak için bilye, gövde, rakor Flanşı ve gövde arasına uygulanır.Ve direncin en zorlu servis gereksiniminden daha düşük olmasını sağlayın.

Gres enjeksiyon cihazı

DN150 (NPS 6) ve daha büyük mil ve valf yatağı için, sızdırmazlık gresi enjeksiyon cihazı ile sağlanır, DN125 ve daha küçük olanlar için, müşteri gereksinimlerine göre sızdırmazlık gresi enjeksiyon cihazı sağlayabiliriz.O-ring kazara hasar gördüğünde, medyanın valf yuva halkası ve gövde sızıntılarını önlemek için enjekte edilen sızdırmazlık maddesi ile kapatılır.

Sızdırmazlık Seçenekleri

Yumuşak yuva: Metalden Metale O-Ring conta

Basit yapı, güvenilir sızdırmazlık partiküllere uygulanabilir Güvenilir sızdırmazlık düşük tork, müşterilerin yükseklerini karşılar

geniş uygulama düşük maliyetli.ortam koşulları sızdırmazlık güvenilirliği ve düşük tork gereksinimleri

ÇİFT BLOK & BOŞALTMA (DBB)

Bilye kapalı pozisyondayken, her bir yuva işlem ortamını bağımsız olarak aynı zamanda yukarı / aşağı akış ve gövde boşluğu arasında sızdırmaz hale getirir, hapsolmuş boşluk basıncının (DBB) boşaltma ve havalandırma valfinden boşaltılmasına izin verir.Çift blok ve boşaltma işlevi, valfi basınç altında yıkamayı ve yuvanın düzgün şekilde sızdırmazlığını doğrulamayı mümkün kılar.

ÇİFT İZOLASYON & BOŞALTMA (DIB)

Çift piston etkili yuva, hem yukarı hem aşağı akışta hem de gövde boşluğunda orta basınç, oturma halkasını bilyaya doğru iten sonuçta bir itme oluşturur; çift piston etkili yuvalı valf, yapıyı azaltmak için bir boşluk basıncı tahliyesi gerektirir. vücut boşluğunda aşırı basınç.

Küre, 4 ”ve daha küçük boyutlar için muylu ve gövde ile sabitlenmiştir.6 ”ve daha büyük boyutlar için muylu plakası desteği
