Ürün ayrıntıları:
|
boyut: | NPS 2 "ila 60" | Basınç: | 150LB - 2500LB |
---|---|---|---|
Sıcaklık aralığı: | -196 ℃ ~ 300 ℃ Düşük sıcaklık, Normal Sıcaklık ve yüksek sıcaklık | Gövde ve Trim Malzemesi: | Dökme Çelik, WCB, ASTM A105, ASTM A350 LF2, ASTM A182 F304 F304L F316 / F316L / F51 F53 F55, ASTM A3 |
Koltuk Malzemesi: | PTFE, RPTFE, DEVLON, Molon, PEEK, Metal Koltuk | Gövde ve Gövde Sızdırmazlığı: | Oring (FKM, FFKM NBR, FPM HNBR, VITON, EPDM, AFLAS), Spiral yara Contası (316SS + Grafit) Ambalaj (G |
Vurgulamak: | Full Bore Forged Ball Valve,BW Ends Forged Ball Valve,Blowout Proof Forged Ball Valve |

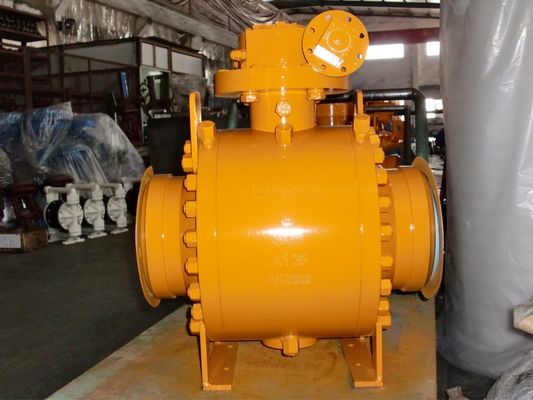

Yan Giriş Muylu Tipi Dövme Küresel Vana BW Uçları
ANA ÖZELLİKLER:
Yandan girişli muyluya monteli küresel vana, iki parçalı gövde tipi veya üç parçalı gövde tipi ve ortam basıncı altında hareket edebilen iki yüzer yatak ile tasarlanmıştır.Koltukların alt kısmının altında, iki yüzer koltuğun topun yüzeyini sıkıca tutturmasını sağlamak için koltuk ön yükleme yayları konumlandırılmıştır, diğer yandan, ortamın basıncı, sızdırmazlığı daha güvenilir hale getirmek için topun sıkıca bağlanması için koltukları itebilir.
Muylu küresel vana, ortam basıncı altında yer değiştirme oluşturabilen hareketli bir yuva sızdırmazlık halkası ile donatılmıştır.Herhangi bir orta basıncın mevcut olması durumunda, basınç valf yuvası sızdırmazlık halkasını bilye üzerine sıkıca bastırarak küresel vananın sızdırmazlık performansını garanti eder.
Tasarım özellikleri
Küresel vana ISO14313, API 6D, BS 5351, GB / T 19672'ye uygun olarak tasarlanmıştır;
İyi sızdırmazlık performansı ve küçük torklu basit yapı;
Minimum akış direnciyle (gerçekte sıfır) tam delik ve azaltılmış delik tasarımı;
Acil sızdırmazlık maddesi enjeksiyonu;
Boşluk basıncı kendi kendine rahatlama;
Bağımsız top ve gövde;
Düşük emisyonlu paketleme;
Yangına dayanıklı, anti-statik ve patlama önleyici gövde tasarımı;
Valf yuvası işlevi DBB, DIB-1, DIB-2;
İsteğe bağlı uzatılmış kaput.
Ürün yelpazesi
Gövde malzemesi: karbon çeliği, paslanmaz çelik, alaşımlı çelik
Nominal çap: 2 "~ 60" (DN50 ~ DN1500)
Uç Bağlantı: RF, RTJ, BW
Basınç aralığı: Class150 ~ 2500 (PN16 ~ PN420)
Çalışma sıcaklığı: -46 ℃ ~ + 200 ℃
Çalışma: İngiliz anahtarı, sonsuz dişli, elektrikli, pnömatik, gaz üzerinde yağ aktüatörü ve elektro-hidrolik aktüatör
Küresel Vana Tipi | Tasarım ve İmalat | Yüz Yüze / Uçtan Uca | Flanş Ölçüleri | Basınç Sıcaklık Değerlendirmesi | Muayene ve Test |
Bölünmüş Flanşlı küresel vana | BS5351 | ANSI B16.10 | ANSI B16.5 | ANSI B16.34 | API6D |
Sabit flanşlı küresel vana | API6D / API608 | API6D | ANSI B16.47 | ANSI B16.34 | API598 |
Ana Malzeme
Gövde malzemesi | Döşeme malzemesi | Mühür malzemesi | Conta / Paketleme |
WCB / LCB / CF8 / CF8M / CF3 / CF3M, VB. | SS410, SS420, SS304, SS316, VB | PTFE, RPTFE, PEEK, PPL, VB. | GRAFİT.PTFE, PPL.VB. |
Muylu Monteli küresel vana, çalışma türleri arasında sonsuz dişli, manul, pnömaktik veya elektrikli aktüatörler, genel olarak flanş bağlantısı ve aynı zamanda alın kaynağı uç bağlantısı.
Üfleme geçirmez gövde:
Gövde, yumuşak bir şekilde tutulan, entegre T-tipi yuvarlak omuzlu bilyeden ayrı yapılır. (Diğer tasarımlar istek üzerine mevcuttur)
Anti-statik cihaz:
Yay artı grafit tipi anti-statik cihaz, tüm metal bileşenler arasında elektriksel Sürekliliği korumak için bilye, gövde, rakor Flanşı ve gövde arasına uygulanır.Ve direncin en zorlu servis gereksiniminden daha düşük olmasını sağlayın.
Gres enjeksiyon cihazı
DN150 (NPS 6) ve daha büyük mil ve valf yatağı için, sızdırmazlık gresi enjeksiyon cihazı ile sağlanır, DN125 ve daha küçük olanlar için, müşteri gereksinimlerine göre sızdırmazlık gresi enjeksiyon cihazı sağlayabiliriz.O-ring kazara hasar gördüğünde, medyanın valf yuva halkası ve gövde sızıntılarını önlemek için enjekte edilen sızdırmazlık maddesi ile kapatılır.
Sızdırmazlık Seçenekleri
Yumuşak yuva: Metalden Metale O-Ring conta
Basit yapı, güvenilir sızdırmazlık partiküllere uygulanabilir Güvenilir sızdırmazlık düşük tork, müşterilerin yükseklerini karşılar
geniş uygulama düşük maliyetli.ortam koşulları sızdırmazlık güvenilirliği ve düşük tork gereksinimleri
Yangına dayanıklı tasarım
Küresel vanalar, yangına dayanıklılık testinin% 100 geçmesini sağlar.Küresel vana, O-ring contalar ve metal grafit spiral sargılı conta aracılığıyla iki sızdırmaz tasarım uygular.Vana yandığında, PTFE yuva contaları, contalar, O-ring contalar, kauçuk vb. Gibi metal olmayan malzemeler zarar görür, bu arada metal grafit spiral sargılı contanın dış tabakası ikincil bir sızdırmazlık sağlar.Yumuşak yuva yandığında, metal yuva, iç sızıntıyı ve dış sızıntıyı etkin bir şekilde kontrol edecek olan yayın zorlamasıyla otomatik olarak bilyeli metal bir conta oluşturacaktır.Vana tasarımı API 607, API 6FA, BS 6755, JB / T 6899 ve diğer standartlarla tam uyumludur,
ÇİFT İZOLASYON & BOŞALTMA (DIB)
Çift piston etkili yuva, hem yukarı hem aşağı akışta hem de gövde boşluğunda orta basınç, oturma halkasını bilyaya doğru iten sonuçta bir itme oluşturur; çift piston etkili yuvalı valf, yapıyı azaltmak için bir boşluk basıncı tahliyesi gerektirir. vücut boşluğunda aşırı basınç.
ÇİFT BLOK & BOŞALTMA (DBB)
Bilye kapalı pozisyondayken, her bir yuva işlem ortamını bağımsız olarak aynı zamanda yukarı / aşağı akış ve gövde boşluğu arasında sızdırmaz hale getirir, hapsolmuş boşluk basıncının (DBB) boşaltma ve havalandırma valfinden boşaltılmasına izin verir.Çift blok ve boşaltma işlevi, valfi basınç altında yıkamayı ve yuvanın düzgün şekilde sızdırmazlığını doğrulamayı mümkün kılar.
Küre, 4 ”ve daha küçük boyutlar için muylu ve gövde ile sabitlenmiştir.6 ”ve daha büyük boyutlar için muylu plakası desteği
