Ürün ayrıntıları:
|
| boyut: | NPS 2 "ila 60" | Basınç: | 150LB - 2500LB |
|---|---|---|---|
| Sıcaklık aralığı: | -196 ℃ ~ 300 ℃ Düşük ılıman, Normal Sıcaklık ve yüksek sıcaklık | Gövde ve Trim Malzemesi: | Dökme Çelik, WCB, ASTM A105, ASTM A350 LF2, ASTM A182 F304 F304L F316 / F316L / F51 F53 F55, ASTM A3 |
| Koltuk Malzemesi: | PTFE, RPTFE, DEVLON, Molon, PEEK, Metal Koltuk | Gövde ve Gövde Sızdırmazlığı: | Oring (FKM, FFKM NBR, FPM HNBR, VITON, EPDM, AFLAS), Spiral yara Contası (316SS + Grafit) Ambalaj (G |
| Vurgulamak: | NPS 20" Trunnion Mounted Ball Valve,2500lb Trunnion Mounted Ball Valve,Soft Seat Trunnion Mounted Ball Valve |
||

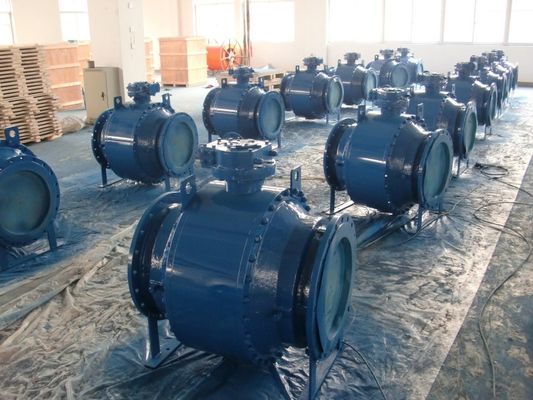

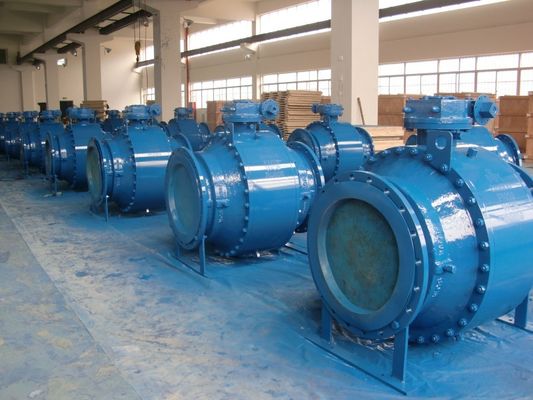

Yumuşak Koltuk Yan Girişli Muylu Tip Küresel Vana
Muylu Yandan Girişli Küresel Vanalar tipik uygulama, gaz veya ham petrol boru hatları, daha büyük boyutlar (60 inç'e kadar) ve daha yüksek basınç sınıfları (ASME 4500 veya API 15000psi) içindir.Gövde yapısı, daha küçük boyutlar için iki veya üç parça (6 ”RB'ye kadar), daha büyük boyutlar için üç parça olabilir.Hammadde dövme veya santrifüj döküm olabilir.Geniş malzeme yelpazesi: karbon çelikleri, östenitik veya martensitik SS, çift yönlü süper çift yönlü SS, nikel bazlı alaşımlar.Standart olarak cıvatalı gövde, özel uygulamalar için kaynaklı gövde (bkz. Özel bölüm).
Valf ana teknik özellikleri, üç farklı versiyonda mevcut olan anti-patlama sapı ve valf yuvası tasarımını içerir:
SPE (Tek Piston Etkisi): koltuğa yalnızca yukarı akış basıncı ile enerji verilir.
DPE (Çift Piston Etkisi): Koltuk, yukarı akış basıncı veya gövde boşluğu basıncı ile enerjilendirilebilir.
ÇİFT (SPE yukarı ve DPE aşağı): yukarıda açıklanan iki koltuk tasarımını birleştirerek, koltuk sızdırmazlık arızası durumunda çift bariyer sağlanabilir
| Küresel Vana Tipi | Tasarım ve İmalat | Yüz Yüze / Uçtan Uca | Flanş Ölçüleri | Basınç Sıcaklık Değerlendirmesi | Muayene ve Test |
| Bölünmüş Flanşlı küresel vana | BS5351 | ANSI B16.10 | ANSI B16.5 | ANSI B16.34 | API6D |
| Sabit flanşlı küresel vana | API6D / API608 | API6D | ANSI B16.47 | ANSI B16.34 | API598 |
Ana Malzeme
| Gövde malzemesi | Döşeme malzemesi | Mühür malzemesi | Conta / Paketleme |
| WCB / LCB / CF8 / CF8M / CF3 / CF3M, VB. | SS410, SS420, SS304, SS316, VB | PTFE, RPTFE, PEEK, PPL, VB. |
GRAFİT.PTFE, PPL.VB. |
Sızdırmazlık Seçenekleri
Yumuşak yuva: Metalden Metale O-Ring conta
Basit yapı, güvenilir sızdırmazlık partiküllere uygulanabilir Güvenilir sızdırmazlık düşük tork, müşterilerin yükseklerini karşılar
geniş uygulama düşük maliyetli.ortam koşulları sızdırmazlık güvenilirliği ve düşük tork gereksinimleri
Yangına dayanıklı tasarım
Küresel vanalar, yangına dayanıklılık testinin% 100 geçmesini sağlar.Küresel vana, O-ring contalar ve metal grafit spiral sargılı conta aracılığıyla iki sızdırmaz tasarım uygular.Vana yandığında, PTFE yuva contaları, contalar, O-ring contalar, kauçuk vb. Gibi metal olmayan malzemeler zarar görür, bu arada metal grafit spiral sargılı contanın dış tabakası ikincil bir sızdırmazlık sağlar.Yumuşak yuva yandığında, metal yuva, iç sızıntıyı ve dış sızıntıyı etkin bir şekilde kontrol edecek olan yayın zorlamasıyla otomatik olarak bilyeli metal bir conta oluşturacaktır.Vana tasarımı API 607, API 6FA, BS 6755, JB / T 6899 ve diğer standartlarla tam uyumludur,
ÇİFT BLOK & BOŞALTMA (DBB)
Bilye kapalı pozisyondayken, her bir yuva işlem ortamını bağımsız olarak aynı zamanda yukarı / aşağı akış ve gövde boşluğu arasında sızdırmaz hale getirir, hapsolmuş boşluk basıncının (DBB) boşaltma ve havalandırma valfinden boşaltılmasına izin verir.Çift blok ve boşaltma işlevi, valfi basınç altında yıkamayı ve yuvanın düzgün şekilde sızdırmazlığını doğrulamayı mümkün kılar.
ÇİFT İZOLASYON & BOŞALTMA (DIB)
Çift piston etkili yuva, hem yukarı hem aşağı akışta hem de gövde boşluğunda orta basınç, oturma halkasını bilyaya doğru iten sonuçta bir itme oluşturur; çift piston etkili yuvalı valf, yapıyı azaltmak için bir boşluk basıncı tahliyesi gerektirir. vücut boşluğunda aşırı basınç.
Küre, 4 ”ve daha küçük boyutlar için muylu ve gövde ile sabitlenmiştir.6 ”ve daha büyük boyutlar için muylu plakası desteği
