Ürün ayrıntıları:
|
| boyut: | Boyut: NPS 2 "ila 60" | Basınç: | 150LB - 2500LB |
|---|---|---|---|
| Sıcaklık aralığı: | -196 ℃ ~ 300 ℃ Düşük sıcaklık, Normal Sıcaklık ve yüksek sıcaklık | Gövde ve Trim Malzemesi: | Dökme Çelik, WCB, ASTM A105, ASTM A350 LF2, ASTM A182 F304 F304L F316 / F316L / F51 F53 F55, ASTM A3 |
| Koltuk Malzemesi: | PTFE, RPTFE, DEVLON, Molon, PEEK, Metal Koltuk | Gövde ve Gövde Sızdırmazlığı: | Oring (FKM, FFKM NBR, FPM HNBR, VITON, EPDM, AFLAS), Spiral yara Contası (316SS + Grafit) Ambalaj (G |
| Vurgulamak: | 300LB Trunnion Mounted Ball Valve,PTFE Seat Trunnion Mounted Ball Valve,BW Ends Trunnion Mounted Ball Valve |
||

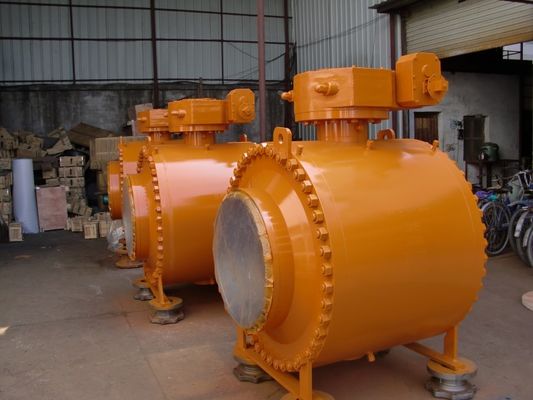

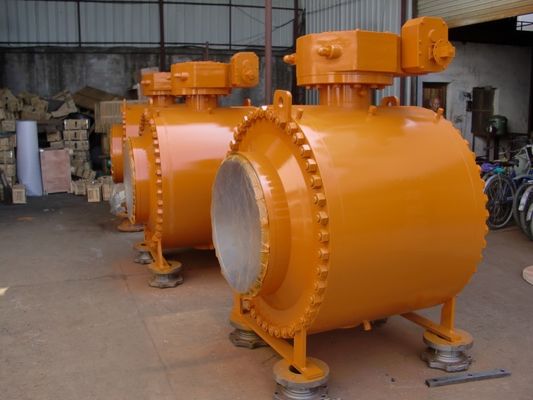

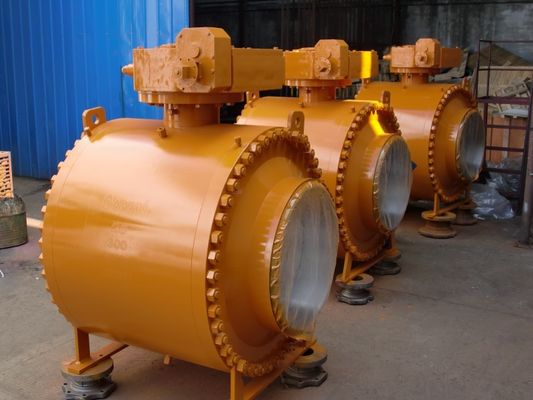

Çift Blok ve Tahliye Küresel Vana Yan Giriş 300LB BW Uçları
Kara ve deniz Petrol ve Gaz, Petrol Rafineri ve İşleme ve Petrokimya endüstrilerinin valf uygulamaları gereksinimlerini karşılamak için API 6D valf standardına uyacak şekilde tasarlanmış yandan girişli küresel vanalar tedarik edebiliyoruz.
Yandan giriş vanaları, yüksek basınçta (ANSI # 2500) çalışmaya dayanabilen ve tutarlı ve güvenilir sıfır kapatma sağlayan sağlam, ağır servis vanaları olarak tasarlanmıştır.Bu vanalar, hidrokarbon hizmeti için acil kapatma uygulamaları için idealdir.
TASARIM VE ÖZELLİKLER
Tasarım Standardı: Boru Hattı Vanaları için API 6D Spesifikasyonu (Bilye)
Standart Boyutlar: DN25 - DN 600, 1 ”- 24”, Tam ve Azaltılmış iç çap (talep üzerine daha büyük boyutlar)
Basınç derecesi: ANSI 150 thro '- ANSI 2500 tam derecelendirme
Sıcaklık aralığı: -196 ° C ila + 500 °
Firesafe Standartları: Vanaların Yangın Testi için API 6FA Spesifikasyonu
Yuva Sızıntı Testi: ISO 5208 veya ANSI / FCI 70-2 Sınıf V ve VI veya diğer uluslararası test standartları.
Flanş Bağlantısı: ASME B16.5'e (1 "ila 24") veya ASME B16.25'e Alın Kaynaklı Flanşlı
Mekanik bağlantılar: Müşteri spesifikasyonlarını karşılamak için tasarımları ve malzemeleri sızdırmaz hale getirin (uygulamaya bağlıdır)
Üst Flanş: ISO 5211
Çalışma: Şanzımanlı manuel çalışma veya bir aktüatör kullanarak Otomatik.
Yapı Malzemeleri: karbon çelik, paslanmaz çelik, dubleks ve süper dubleks paslanmaz çelik, Inconel, Monel, Hastelloy, Incoloy ve piyasada bulunan çoğu dövme / çubuk malzemeler.
Gres enjeksiyon cihazı
DN150 (NPS 6) ve daha büyük mil ve valf yatağı için, sızdırmazlık gresi enjeksiyon cihazı ile sağlanır, DN125 ve daha küçük olanlar için, müşteri gereksinimlerine göre sızdırmazlık gresi enjeksiyon cihazı sağlayabiliriz.O-ring kazara hasar gördüğünde, medyanın valf yuva halkası ve gövde sızıntılarını önlemek için enjekte edilen sızdırmazlık maddesi ile kapatılır.
Yangına dayanıklı tasarım
Küresel vanalar, yangına dayanıklılık testinin% 100 geçmesini sağlar.Küresel vana, O-ring contalar ve metal grafit spiral sargılı conta aracılığıyla iki sızdırmaz tasarım uygular.Vana yandığında, PTFE yuva contaları, contalar, O-ring contalar, kauçuk vb. Gibi metal olmayan malzemeler zarar görür, bu arada metal grafit spiral sargılı contanın dış tabakası ikincil bir sızdırmazlık sağlar.Yumuşak yuva yandığında, metal yuva, iç sızıntıyı ve dış sızıntıyı etkin bir şekilde kontrol edecek olan yayın zorlamasıyla otomatik olarak bilyeli metal bir conta oluşturacaktır.Vana tasarımı API 607, API 6FA, BS 6755, JB / T 6899 ve diğer standartlarla tam uyumludur,
Sızdırmazlık Seçenekleri
Yumuşak yuva: Metalden Metale O-Ring conta
Basit yapı, güvenilir sızdırmazlık partiküllere uygulanabilir Güvenilir sızdırmazlık düşük tork, müşterilerin yükseklerini karşılar
geniş uygulama düşük maliyetli.ortam koşulları sızdırmazlık güvenilirliği ve düşük tork gereksinimleri
ÇİFT BLOK & BOŞALTMA (DBB)
Bilye kapalı pozisyondayken, her bir yuva işlem ortamını bağımsız olarak aynı zamanda yukarı / aşağı akış ve gövde boşluğu arasında sızdırmaz hale getirir, hapsolmuş boşluk basıncının (DBB) boşaltma ve havalandırma valfinden boşaltılmasına izin verir.Çift blok ve boşaltma işlevi, valfi basınç altında yıkamayı ve yuvanın düzgün şekilde sızdırmazlığını doğrulamayı mümkün kılar.
ÇİFT İZOLASYON & BOŞALTMA (DIB)
Çift piston etkili yuva, hem yukarı hem aşağı akışta hem de gövde boşluğunda orta basınç, oturma halkasını bilyaya doğru iten sonuçta bir itme oluşturur; çift piston etkili yuvalı valf, yapıyı azaltmak için bir boşluk basıncı tahliyesi gerektirir. vücut boşluğunda aşırı basınç.
| Küresel Vana Tipi | Tasarım ve İmalat | Yüz Yüze / Uçtan Uca | Flanş Ölçüleri | Basınç Sıcaklık Değerlendirmesi | Muayene ve Test |
| Bölünmüş Flanşlı küresel vana | BS5351 | ANSI B16.10 | ANSI B16.5 | ANSI B16.34 | API6D |
| Sabit flanşlı küresel vana | API6D / API608 | API6D | ANSI B16.47 | ANSI B16.34 | API598 |
Ana Malzeme
| Gövde malzemesi | Döşeme malzemesi | Mühür malzemesi | Conta / Paketleme |
| WCB / LCB / CF8 / CF8M / CF3 / CF3M, VB. | SS410, SS420, SS304, SS316, VB | PTFE, RPTFE, PEEK, PPL, VB. | GRAFİT.PTFE, PPL.VB. |
Tasarım Verileri
Tasarım standardı: API 6D, DIN3357-1, EN12516-1
Yüz Yüze standart: API6D, ASME B16.10, DIN3202
Bağlantı Standardı: ASME B 16.5, ASME B16.47, DIN 2543/4, ASME B 16.25
Test ve İnceleme Standardı: API 6D, API 598
Çalışma Sıcaklığı: -196 ℃ ~ 610 ℃
Bağlantı türü: RF, RTJ, FF, BW.BSPT, NPT
Ekşi ortam: NACE MR0175
Tasarım özelliği
1: Tam veya daraltılmış delik
2: İki parçalı veya Üç parçalı gövde yapısı
3: Çift Blok ve Boşaltma, Çift izolasyon ve boşaltma (DIB-1 ve DIB-2)
4: Yangına dayanıklı tasarım (API 607)
5: Patlamaya dayanıklı sistem
6: Anti-statik tasarım
7: Kendinden boşluk giderme
8: Kaçak emisyon testi (isteğe bağlı)
Küre, 4 ”ve daha küçük boyutlar için muylu ve gövde ile sabitlenmiştir.6 ”ve daha büyük boyutlar için muylu plakası desteği
