Ürün ayrıntıları:
|
| boyut: | NPS 2 "ila 60" | Basınç: | 150LB - 2500LB |
|---|---|---|---|
| Sıcaklık aralığı: | -196 ℃ ~ 610 ℃ Düşük sıcaklık, Normal Sıcaklık ve yüksek sıcaklık | Gövde ve Trim Malzemesi: | Dökme Çelik, WCB, ASTM A105, ASTM A350 LF2, ASTM A182 F304 F304L F316 / F316L / F51 F53 F55, ASTM A3 |
| Koltuk Malzemesi: | PTFE, RPTFE, DEVLON, Molon, PEEK, Metal Koltuk | Gövde ve Gövde Sızdırmazlığı: | Oring (FKM, FFKM NBR, FPM HNBR, VITON, EPDM, AFLAS), Spiral yara Contası (316SS + Grafit) Ambalaj (G |
| Vurgulamak: | Cast Steel Side Entry Ball Valve,150LB Flange End Ball Valve,150LB Side Entry Ball Valve |
||

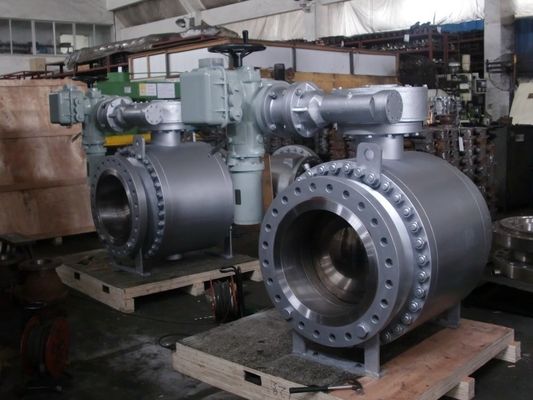

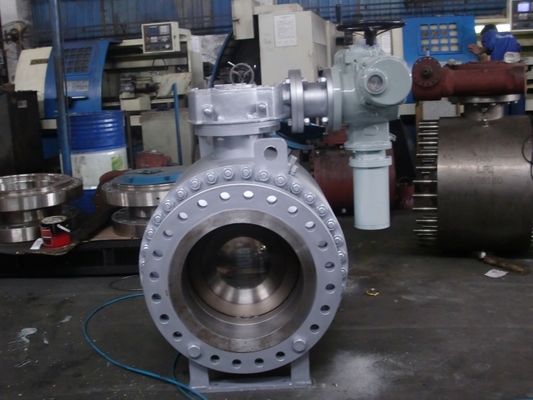

Elektrikli Aktüatörlü Yan Girişli Flanşlı Küresel Vana Muylu Tipi
Küresel Vana, sektördeki en güvenilir dövme çelik Küresel Vanaların bazılarını üretmektedir.Ürünlerimiz ilgili API, ASME ve ANSI standartlarına uygun olarak üretilir ve test edilir.Çift blok ve sızdırma yetenekleri, ikincil sızdırmazlık enjeksiyonları ve yay enerjili kendinden tahliyeli yuvalar gibi özelliklerle SCV tasarımı, petrol, gaz ve sıvı uygulamaları için faydalı birçok özellik ve seçenek sunarak piyasadaki en çok tercih edilen küresel vanalardan biri olmasını sağlar. .
Uygulama
Gemi yapımı / Onarım
Deniz / Açık Deniz
Tanker
Kimya / Petrokimya
Rafine etme
Güç üretimi
Petrol gazı
Selüloz / Kağıt Endüstrisi
Su / Atık Su Arıtma
Sızdırmazlık Seçenekleri
Yumuşak yuva: Metalden Metale O-Ring conta
Basit yapı, güvenilir sızdırmazlık partiküllere uygulanabilir Güvenilir sızdırmazlık düşük tork, müşterilerin yükseklerini karşılar
geniş uygulama düşük maliyetli.ortam koşulları sızdırmazlık güvenilirliği ve düşük tork gereksinimleri
ÇİFT BLOK & BOŞALTMA (DBB)
Bilye kapalı pozisyondayken, her bir yuva işlem ortamını bağımsız olarak aynı zamanda yukarı / aşağı akış ve gövde boşluğu arasında sızdırmaz hale getirir, hapsolmuş boşluk basıncının (DBB) boşaltma ve havalandırma valfinden boşaltılmasına izin verir.Çift blok ve boşaltma işlevi, valfi basınç altında yıkamayı ve yuvanın düzgün şekilde sızdırmazlığını doğrulamayı mümkün kılar.
ÇİFT İZOLASYON & BOŞALTMA (DIB)
Çift piston etkili yuva, hem yukarı hem aşağı akışta hem de gövde boşluğunda orta basınç, oturma halkasını bilyaya doğru iten sonuçta bir itme oluşturur; çift piston etkili yuvalı valf, yapıyı azaltmak için bir boşluk basıncı tahliyesi gerektirir. vücut boşluğunda aşırı basınç.
Anti-statik cihaz:
Yay artı grafit tipi anti-statik cihaz, tüm metal bileşenler arasında elektriksel Sürekliliği korumak için bilye, gövde, rakor Flanşı ve gövde arasına uygulanır.Ve direncin en zorlu servis gereksiniminden daha düşük olmasını sağlayın.
Üfleme geçirmez gövde:
Gövde, yumuşak bir şekilde tutulan, entegre T-tipi yuvarlak omuzlu bilyeden ayrı yapılır. (Diğer tasarımlar istek üzerine mevcuttur)
Gres enjeksiyon cihazı
DN150 (NPS 6) ve daha büyük mil ve valf yatağı için, sızdırmazlık gresi enjeksiyon cihazı ile sağlanır, DN125 ve daha küçük olanlar için, müşteri gereksinimlerine göre sızdırmazlık gresi enjeksiyon cihazı sağlayabiliriz.O-ring kazara hasar gördüğünde, medyanın valf yuva halkası ve gövde sızıntılarını önlemek için enjekte edilen sızdırmazlık maddesi ile kapatılır.
Küre, 4 ”ve daha küçük boyutlar için muylu ve gövde ile sabitlenmiştir.6 ”ve daha büyük boyutlar için muylu plakası desteği
| Küresel Vana Tipi | Tasarım ve İmalat | Yüz Yüze / Uçtan Uca | Flanş Ölçüleri | Basınç Sıcaklık Değerlendirmesi | Muayene ve Test |
| Bölünmüş Flanşlı küresel vana | BS5351 | ANSI B16.10 | ANSI B16.5 | ANSI B16.34 | API6D |
| Sabit flanşlı küresel vana | API6D / API608 | API6D | ANSI B16.47 | ANSI B16.34 | API598 |
Ana Malzeme
| Gövde malzemesi | Döşeme malzemesi | Mühür malzemesi | Conta / Paketleme |
| WCB / LCB / CF8 / CF8M / CF3 / CF3M, VB. | SS410, SS420, SS304, SS316, VB | PTFE, RPTFE, PEEK, PPL, VB. | GRAFİT.PTFE, PPL.VB. |
