Ürün ayrıntıları:
|
| boyut: | NPS 2 "ila 60" | Basınç: | 150LB - 2500LB |
|---|---|---|---|
| Sıcaklık aralığı: | -196 ℃ ~ 300 ℃ Düşük sıcaklık, Normal Sıcaklık ve yüksek sıcaklık | Gövde ve Trim Malzemesi: | Dökme Çelik, WCB, ASTM A105, ASTM A350 LF2, ASTM A182 F304 F304L F316 / F316L / F51 F53 F55, ASTM A3 |
| Koltuk Malzemesi: | PTFE, RPTFE, DEVLON, Molon, PEEK, Metal Koltuk | Gövde ve Gövde Sızdırmazlığı: | Oring (FKM, FFKM NBR, FPM HNBR, VITON, EPDM, AFLAS), Spiral yara Contası (316SS + Grafit) Ambalaj (G |
| Vurgulamak: | Side Entry Trunnion Mounted Valve,SS410 Trim Trunnion Mounted Valve,Three Piece Trunnion Mounted Valve |
||

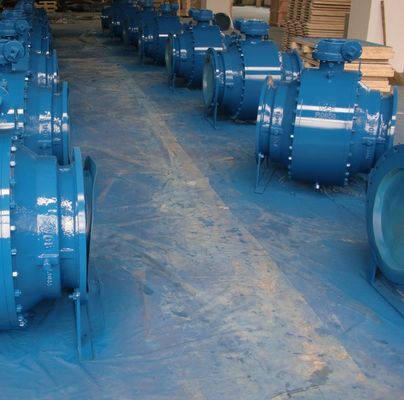

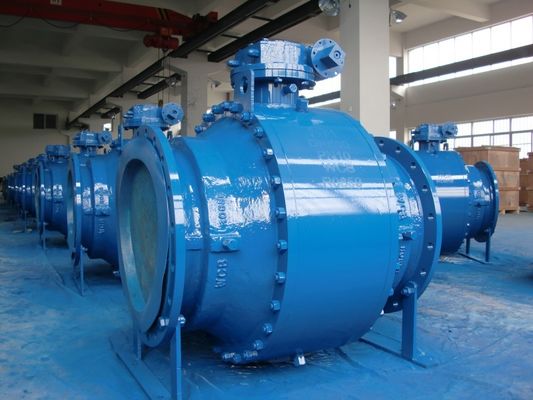

Üç Parçalı Yandan Girişli Muylu Tip Küresel Vana
Muylu Monteli küresel vana, çalışma türleri arasında sonsuz dişli, manul, pnömaktik veya elektrikli aktüatörler, genel olarak flanş bağlantısı ve aynı zamanda alın kaynağı uç bağlantısı.
| Küresel Vana Tipi | Tasarım ve İmalat | Yüz Yüze / Uçtan Uca | Flanş Ölçüleri | Basınç Sıcaklık Değerlendirmesi | Muayene ve Test |
| Bölünmüş Flanşlı küresel vana | BS5351 | ANSI B16.10 | ANSI B16.5 | ANSI B16.34 | API6D |
| Sabit flanşlı küresel vana | API6D / API608 | API6D | ANSI B16.47 | ANSI B16.34 | API598 |
Ana Malzeme
| Gövde malzemesi | Döşeme malzemesi | Mühür malzemesi | Conta / Paketleme |
| WCB / LCB / CF8 / CF8M / CF3 / CF3M, VB. | SS410, SS420, SS304, SS316, VB | PTFE, RPTFE, PEEK, PPL, VB. | GRAFİT.PTFE, PPL.VB. |
Tasarım Verileri
Tasarım standardı: API 6D, DIN3357-1, EN12516-1
Yüz Yüze standart: API6D, ASME B16.10, DIN3202
Bağlantı Standardı: ASME B 16.5, ASME B16.47, DIN 2543/4, ASME B 16.25
Test ve İnceleme Standardı: API 6D, API 598
Çalışma Sıcaklığı: -196 ℃ ~ 610 ℃
Bağlantı türü: RF, RTJ, FF, BW.BSPT, NPT
Ekşi ortam: NACE MR0175
Tasarım özelliği
1: Tam veya daraltılmış delik
2: İki parçalı veya Üç parçalı gövde yapısı
3: Çift Blok ve Boşaltma, Çift izolasyon ve boşaltma (DIB-1 ve DIB-2)
4: Yangına dayanıklı tasarım (API 607)
5: Patlamaya dayanıklı sistem
6: Anti-statik tasarım
7: Kendinden boşluk giderme
8: Kaçak emisyon testi (isteğe bağlı)
ÇİFT İZOLASYON & BOŞALTMA (DIB)
Çift piston etkili yuva, hem yukarı hem aşağı akışta hem de gövde boşluğunda orta basınç, oturma halkasını bilyaya doğru iten sonuçta bir itme oluşturur; çift piston etkili yuvalı valf, yapıyı azaltmak için bir boşluk basıncı tahliyesi gerektirir. vücut boşluğunda aşırı basınç.
Sızdırmazlık Seçenekleri
Yumuşak yuva: Metalden Metale O-Ring conta
Basit yapı, güvenilir sızdırmazlık partiküllere uygulanabilir Güvenilir sızdırmazlık düşük tork, müşterilerin yükseklerini karşılar
geniş uygulama düşük maliyetli.ortam koşulları sızdırmazlık güvenilirliği ve düşük tork gereksinimleri
Yangına dayanıklı tasarım
Küresel vanalar, yangına dayanıklılık testinin% 100 geçmesini sağlar.Küresel vana, O-ring contalar ve metal grafit spiral sargılı conta aracılığıyla iki sızdırmaz tasarım uygular.Vana yandığında, PTFE yuva contaları, contalar, O-ring contalar, kauçuk vb. Gibi metal olmayan malzemeler zarar görür, bu arada metal grafit spiral sargılı contanın dış tabakası ikincil bir sızdırmazlık sağlar.Yumuşak yuva yandığında, metal yuva, iç sızıntıyı ve dış sızıntıyı etkin bir şekilde kontrol edecek olan yayın zorlamasıyla otomatik olarak bilyeli metal bir conta oluşturacaktır.Vana tasarımı API 607, API 6FA, BS 6755, JB / T 6899 ve diğer standartlarla tam uyumludur,
ÇİFT BLOK & BOŞALTMA (DBB)
Bilye kapalı pozisyondayken, her bir yuva işlem ortamını bağımsız olarak aynı zamanda yukarı / aşağı akış ve gövde boşluğu arasında sızdırmaz hale getirir, hapsolmuş boşluk basıncının (DBB) boşaltma ve havalandırma valfinden boşaltılmasına izin verir.Çift blok ve boşaltma işlevi, valfi basınç altında yıkamayı ve yuvanın düzgün şekilde sızdırmazlığını doğrulamayı mümkün kılar.
Küre, 4 ”ve daha küçük boyutlar için muylu ve gövde ile sabitlenmiştir.6 ”ve daha büyük boyutlar için muylu plakası desteği
