Ürün ayrıntıları:
|
| Gövde malzemesi: | CF8 | Koltuk Malzemesi: | PTFE |
|---|---|---|---|
| güç: | Yay Dönüşlü Aktüatör | Bağ: | Çift flanş |
| Valf ebadı: | 1/2 "~ 8" | Orta: | Su Petrol Gazı |
| Vurgulamak: | Single Acting Pneumatic Actuated 3 Way Valve,Single Acting Pneumatic On Off Valve,ISO5211 Pneumatic On Off Valve |
||

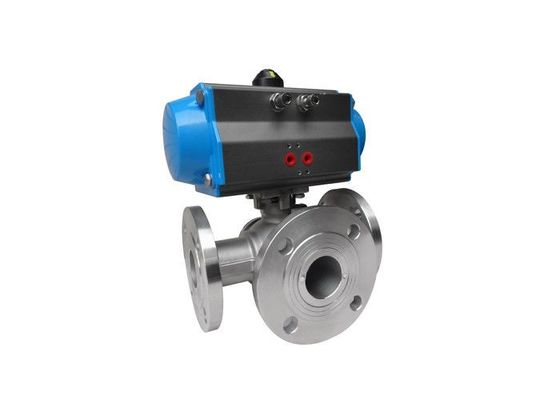

Yay Geri Dönüşlü Tek Etkili Pnömatik Tahrikli 3 Yollu Vana Açık Kapalı Vana
Teknik Özellikler
Avantajı
1. Akışkan direnci, aynı uzunluktaki boru direnç katsayısı eşittir.
2. Basit yapı, küçük boyutlu, hafif.
3. Yakın ve güvenilir kapak sızdırmazlık yüzey malzemesi yaygın olarak kullanılan plastik, sızdırmazlık ve vakum sisteminde yaygın olarak kullanılmaktadır.
4. Uzaktan kumandayı kolaylaştırmak için 90 ° dönüş olduğu sürece tamamen açıktan tam kapalıya hızlı çalıştırma, açma ve kapama.
5. Kolay bakım, basit küresel vana, contalar genellikle faaliyetlerdir, sökme değişimi daha uygundur.
6. Tamamen açık veya tamamen kapalı, sızdırmaz yüzey ve dielektrik izolasyon bilyası ve yatağı, ortam yoluyla valf sızdırmazlık yüzeyinin aşınmasına neden olmaz.
Teknik veri
Tek Oyunculuk Pnömatik Aktüatör Sipariş No.
| model numarası | Tork (6Bar) | |
| Açık | Kapat | |
| ACT 050S | 13,2 Nm | 6,7 Nm |
| ACT 063S | 24,1 Nm | 11,1 Nm |
| ACT 075S | 47,7 Nm | 22,1 Nm |
| ACT 090S | 73,1 Nm | 36,7 Nm |
| ACT 100S | 109Nm | 50,7 Nm |
| ACT 115S | 176Nm | 82Nm |
| ACT 125S | 227Nm | 105Nm |
| ACT 145S | 357Nm | 165Nm |
| ACT 160S | 456Nm | 224Nm |
| ACT 190S | 871Nm | 379 Nm |
| ACT 210S | 1000Nm | 521 Nm |
| ACT 240S | 1423Nm | 721Nm |
| ACT 270S | 2345Nm | 1060 Nm |
| ACT 300S | 2956Nm | 1460Nm |
| ACT 350S | 4247Nm | 2346Nm |
| ACT 400S | 6559Nm | 2624Nm |
150LB Küresel Vana Parametresi (1/2 "~ 8")
| Basınç | Boyut | φD | L | φE | φB | φC | T | f |
| Sınıf150 | 1/2 " | 13 | 108 | 89 | 60.5 | 35 | 11.5 | 1.6 |
| 3/4 " | 19 | 117 | 98 | 70 | 43 | 11.5 | 1.6 | |
| 1 " | 25 | 127 | 108 | 79.5 | 51 | 12 | 1.6 | |
| 1 1/4 " | 32 | 140 | 117 | 89 | 64 | 13 | 1.6 | |
| 1 1/2 " | 38 | 165 | 127 | 98.5 | 73 | 15 | 1.6 | |
| 2 " | 51 | 178 | 152 | 120.5 | 92 | 16 | 1.6 |
Bu Küresel Vana ile kullanılabilecek aksesuarlar
Açık / Kapalı Göstergesi
Tüm Standartlarda Namur Standart Solenoid Valf
Pnömatik ve Elektrikli-Pnömatik Valf Konumlandırıcı
Debriyajlı Manuel Geçersiz Kılma
Panel Kartında Açma / Kapama Göstergesi için Limit Anahtarları
Basınç Göstergeli Filtre + Regülatör Kombinasyonu
Daha Fazla Seçim
| Standart | ANSI | GB | JIS | DIN |
| Basınç | 150LB / 300LB | PN16 / PN25 / PN40 | 10.000 / 20.000 | PN16 / PN40 |
| Valf Malzemesi | 1) CF8 / SS304 2) CF8M / SS316 3) CF3 / SS304L 4) CF3M / SS316L 5) WCB | |||
| Aktüatör | 1) Tek Oyunculuk (Yay Geri Dönüş) 2) Çift Oyunculuk | |||
| Aksesuarlar | 1) Limit Anahtarı 2) Solenoid valf 3) Filtre 4) Konumlandırıcı | |||
