Ürün ayrıntıları:
|
| Gövde malzemesi: | Paslanmaz çelik | Koltuk Malzemesi: | PTFE |
|---|---|---|---|
| güç: | Yay Dönüşlü Aktüatör | Bağ: | BSP / BSPT / NPT |
| boyut: | 1/2 "~ 8" | Orta: | Su Petrol Gazı |
| Vurgulamak: | DN80 Threaded Ball Valve,Pneumatic Actuated Threaded Ball Valve,DN65 Threaded Ball Valve |
||

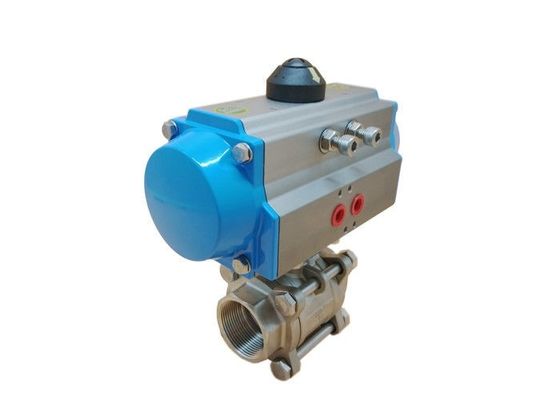

Paslanmaz Çelik Pnömatik Aktüatörlü Küresel Vana 3 Parçalı Dişli Vana DN50 DN65 DN80
Pnömatik aktüatörler
Pnömatik aktüatörler, bir valfi döndürmek için gereken torku oluşturmak için basınçlı hava basıncını kullanır.Çeyrek dönüşlü pnömatik aktüatörlerin çoğu, torku oluşturmak için bir pistona ve kremayer dişli mekanizmasına sahiptir.Aktüatör üzerindeki bir giriş portu, aktüatöre basınçlı hava verir.Basınçlı hava, rafa takılı olan pistonu doğrusal olarak hareket ettirir.Krem pinyon dişlilere bağlıdır, bu nedenle doğrusal hareketi dönmeye dönüştürür.Pinyon, bu hareketi eşzamanlı olarak valf gövdesine aktarır; bu, tartışıldığı gibi valfın bilyesini açacak veya kapatacaktır.
Teknik Özellikler
Avantajı
1. Kompakt Boyut ve Hafif Yapı
2. Güvenilir, Uzun Ömürlü Performans
3. Standart "Sıralı" veya "Çapraz Montajlı" Vana - Aktüatör Konfigürasyonları
4. Yay Dönüşlü Tasarım 50 psi'ye Kadar Düşük Hava Beslemesini İçerir
5. Paslanmaz Çelik Dış Trim ve FKM O-Halkalar Standardı
6. Aktüatör Miline Doğrudan Valf Sapı Bağlantısı Boşluğu En Aza İndirir
7. Manuel Geçersiz Kılma Standardı
Teknik veri
Çift Oyunculuk Pnömatik Aktüatör Sipariş No.
| model numarası | Tork (6Bar) | |
| Açık | Kapat | |
| ACT 050S | 13,2 Nm | 6,7 Nm |
| ACT 063S | 24,1 Nm | 11,1 Nm |
| ACT 075S | 47,7 Nm | 22,1 Nm |
| ACT 090S | 73,1 Nm | 36,7 Nm |
| ACT 100S | 109Nm | 50,7 Nm |
| ACT 115S | 176Nm | 82Nm |
| ACT 125S | 227Nm | 105Nm |
| ACT 145S | 357Nm | 165Nm |
| ACT 160S | 456Nm | 224Nm |
| ACT 190S | 871Nm | 379 Nm |
| ACT 210S | 1000Nm | 521 Nm |
| ACT 240S | 1423Nm | 721Nm |
| ACT 270S | 2345Nm | 1060 Nm |
| ACT 300S | 2956Nm | 1460Nm |
| ACT 350S | 4247Nm | 2346Nm |
| ACT 400S | 6559Nm | 2624Nm |
Bu Küresel Vana ile kullanılabilecek aksesuarlar
Açık / Kapalı Göstergesi
Tüm Standartlarda Namur Standart Solenoid Valf
Pnömatik ve Elektrikli-Pnömatik Valf Konumlandırıcı
Debriyajlı Manuel Geçersiz Kılma
Panel Kartında Açma / Kapama Göstergesi için Limit Anahtarları
Basınç Göstergeli Filtre + Regülatör Kombinasyonu
Model Seçimi
3PC İplik Pnömatik Küresel Vana
| Ürün adı | 3PC Dişli Küresel Vana | |||
| Basınç | 1000WOG | |||
| Valf Malzemesi | CF8 / SS304 | CF8M / SS316 | WCB | |
| Bağ | BSP / BSPT / NPT | |||
