SS316 50A Tam Çıkışlı Pnömatik Aktüatörlü Küresel Vana

Name: SS316 50A Tam Çıkışlı Pnömatik Aktüatörlü Küresel Vana
Brand: OEM
SKU: OEM

Tüm ürünler

Tamburlu Küresel Vana
(10)

Pnömatik Tahrikli Küresel Vana
(10)

Flanş Sonu Küresel Vana
(10)

Yumuşak Oturmalı Küresel Vana
(10)

Tamamen Kaynaklı Küresel Vana
(10)

Hidrolik Aktüatörlü Küresel Vana
(10)

Kriyojenik Küresel Vana
(10)

Esnek Oturmalı Sürgülü Vana
(10)

Basınç Contası Sürgülü Vana
(10)

Şamandıra Kontrol Vanası
(10)

Tri Kelepçe Kelebek Vana
(10)

Hijyenik Kelebek Vana
(10)

Ben sohbet şimdi

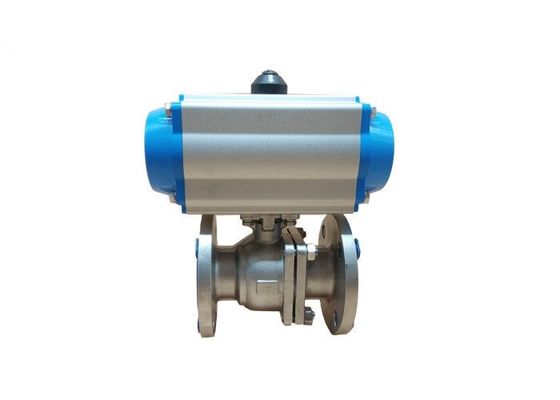

SS316 50A Tam Çıkışlı Pnömatik Aktüatörlü Küresel Vana

Büyük resim : SS316 50A Tam Çıkışlı Pnömatik Aktüatörlü Küresel Vana

Ürün ayrıntıları:

Menşe yeri:	Çin
Marka adı:	OEM
Sertifika:	CE&ISO
Model numarası:	OEM

Ödeme & teslimat koşulları:

Min sipariş miktarı:	1 bilgisayar
Fiyat:	negotiation
Ambalaj bilgileri:	Farklı valf yapısına göre uygun Kontrplak Kılıflar
Teslim süresi:	5 ~ 25 İş Günü
Ödeme koşulları:	T / T, Paypal, Western Union, D / A, L / C, D / P, MoneyGram
Yetenek temini:	500pcs / Pzt

İletişim

SS316 50A Tam Çıkışlı Pnömatik Aktüatörlü Küresel Vana

Açıklama

Malzeme:	SS316	Koltuk Malzemesi:	PTFE
güç:	Yay Dönüşlü Aktüatör	Basınç:	10.000 20.000
Valf ebadı:	15A ~ 200A	Orta:	Su Petrol Gazı
Vurgulamak:	SS316 Pneumatic Actuated Ball Valve , 50A Pneumatic Actuated Ball Valve , Full Port Pneumatic Actuated Ball Valve

SS316 2PC Tam Liman Hava Pnömatik Aktüatörlü Küresel Vana Q641F JIS10K 50A

Parametreler

Güç kaynağı	AC220V
Vücut ölçüsü	DN15-250
Orta Sıcaklık	-80 ° C ~ 160 ° C (katılaşma yok.)
İşletme basıncı	PN1.0 ~ 2.5 (MPa)
Eylem modu	4-20mA Sinyal girişi geri bildirimi, 0-90 ° dönme
Aksiyon zamanı	4 ~ 30S
Vücut bağlantıları	Flanş
Gövde malzemesi	WCB, ZG1CrM0, ZG1Cr18Ni9Ti
Mühürlü malzeme	PTFE
Aktüatör malzemesi	Alüminyum alaşımı döküm
Uygulanabilir ortam	Asit, alkali, tuz, klor gazı, buhar, kaynak su, maden hamuru ve kağıt hamur, su suyu, oksidan, indirgeyici madde, aşındırıcı kimyasal sıvı

Teknik Özellikler

Raf ve pinyon tasarımı döner çeyrek turlu pnömatik aktüatör
Çift Etkili veya Yay Dönüşlü Versiyon
Vanaya, limit anahtarı kutusuna ve konumlandırıcıya kolay montaj için ISO5211, DIN3337 ve Namur arayüzleri
İç ve dış mekan uygulamalarına uygun
3Nm'den 13.024Nm'ye (DA versiyonu) ve 4Nm'den 6.584Nm'ye (SR versiyonu) tork çıkışı
Nikel kaplı pinyonlu alüminyum alaşımlı gövde
± 5 ℃ hareket durdurma ayarı ile 90 ° hareket açısı
-20 ℃ ile + 80 ℃ arasındaki sıcaklıklarda 2 bardan 8 bara kadar çalışma basıncı

Avantajı

1. Kompakt Boyut ve Hafif Yapı

2. Güvenilir, Uzun Ömürlü Performans

3. Standart "Sıralı" veya "Çapraz Montajlı" Vana - Aktüatör Konfigürasyonları

4. Yay Dönüşlü Tasarım 50 psi'ye Kadar Düşük Hava Beslemesini İçerir

5. Paslanmaz Çelik Dış Trim ve FKM O-Halkalar Standardı

6. Aktüatör Miline Doğrudan Valf Sapı Bağlantısı Boşluğu En Aza İndirir

7. Manuel Geçersiz Kılma Standardı

Uygulanabilir lider ortam

Orta durum	Orta Sıcaklık	Orta basınç	Orta özellikler	Orta konsantrasyon	Orta isim
Sıvı	-80ºC ~ + 160ºC	0 ~ 20kg / cm2	Güçlü korozyon, yüksek oyulma keskinliği	sınırsız	Asit, alkali, tuz, klor, buhar, kaynak su, maden özü, kağıt hamuru, su suyu, oksidan, indirgeyici madde.
Gaz	-80ºC ~ + 160ºC	0 ~ 20kg / cm2	Güçlü korozyon, yüksek oyulma keskinliği	sınırsız
Sıvı ve katı karışımı	-80ºC ~ + 160ºC	0 ~ 20kg / cm2	Güçlü korozyon, yüksek oyulma keskinliği	<% 60

Teknik veri
Tek Oyunculuk Pnömatik Aktüatör Sipariş No.

SS316 50A Tam Çıkışlı Pnömatik Aktüatörlü Küresel Vana 0

DN (mm)	D	D1	D2	d	K	M	L	B	F	H1	H2	L1	L2	Ağırlık kilogram
15	95	15	28	45	65	4XΦ14	102	14	2	525	55	170	83
20	105	15	28	55	75	4XΦ14	102	14	2	535	60	186	95
25	115	20	40	66	85	4XΦ14	102	14	2	535	65	186	95
32	135	25	46	78	100	4XΦ18	114	16	2	545	75	206	103
40	145	32	54	85	110	4XΦ18	114	16	2	555	80	262	103
50	160	40	65	100	125	4XΦ18	124	16	2	565	90	270	109
65	180	50	80	120	145	4XΦ18	145	18	2	580	100	301	122
80	195	65	100	135	160	8XΦ18	165	20	2	600	110	392	142
100	215	80	110	155	180	8XΦ18	194	20	2	650	120	460	152
125	245	100	135	185	210	8XΦ18	210	22	3	700	135	515	174
150	280	125	165	210	240	8XΦ23	229	24	3	750	150	560	205
200	335	160	205	265	295	12XΦ23	243	26	3	800	180	654	226
250	405	210	260	320	355	12X26	297	30	3	850	210	654	260
300	460	250	322	375	410	12X26	340	30	3	950	240	725	294
350	520	300	365	435	470	16X26	422	34	3	1000	270	742	380

JIS Standart Küresel Vana Parametresi (15A ~ 200A)

SS316 50A Tam Çıkışlı Pnömatik Aktüatörlü Küresel Vana 1

Basınç	Boyut	φD	L	φE	φB	φC	T
JIS 10K	15	15	108	95	70	52	12
	20	20	117	100	75	58	14
	25	25	127	125	90	70	14
	32	32	140	135	100	80	16
	40	38	165	140	105	85	16
	50	50	178	155	120	100	16

Bu Küresel Vana ile kullanılabilecek aksesuarlar
Açık / Kapalı Göstergesi
Tüm Standartlarda Namur Standart Solenoid Valf
Pnömatik ve Elektrikli-Pnömatik Valf Konumlandırıcı
Debriyajlı Manuel Geçersiz Kılma
Panel Kartında Açma / Kapama Göstergesi için Limit Anahtarları
Basınç Göstergeli Filtre + Regülatör Kombinasyonu

Daha Fazla Seçim

Standart	ANSI	GB	JIS	DIN
Basınç	150LB / 300LB	PN16 / PN25 / PN40	10.000 / 20.000	PN16 / PN40
Valf Malzemesi	1) CF8 / SS304 2) CF8M / SS316 3) CF3 / SS304L 4) CF3M / SS316L 5) WCB
Aktüatör	1) Tek Oyunculuk (Yay Geri Dönüş) 2) Çift Oyunculuk
Aksesuarlar	1) Limit Anahtarı 2) Solenoid valf 3) Filtre 4) Konumlandırıcı
