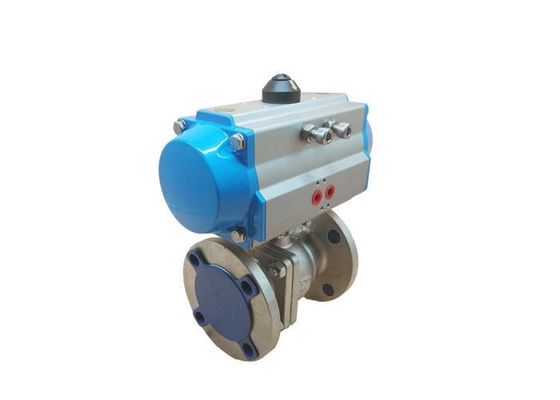

DIN Çift Etkili 2 Yollu Paslanmaz Çelik Pnömatik Vanalar DN50 Flanş Uçları
Açıklama
Bu pnömatik kontrollü 2 yollu küresel vana, manuel olarak kontrol edilen bir vanaya kıyasla sisteminizin otomasyonunda bir artış sağlar.Küresel vana 100 mm çapa sahiptir ve -20 ila 180 ° C arasındaki sıvılar ve gazlar için uygundur.Pnömatik aktüatör, 8 barda 354 Nm tork oluşturabilir, ancak 6?10 bar.Küresel vana, medyayı taşıyan boru tesisatı / hortuma bağlamak için G 4 "dişlere sahiptir ve Kv değeri 1230 m3'tür. Aktüatör, güvenilir bir alüminyum kremayer dönüşlü çalışma ile çift etkilidir. Aktüatör, anodize alüminyum içerir Gövde ve alüminyum kapak, küresel vanada paslanmaz çelik gövde ve PTFE conta bulunur.Maksimum ortam basıncı 63 bar'dır.Küresel vana, kapsamlı temizlik sağlayan 3 parçalı bir tasarımdır.Namur VDI / VDE 3845 bağlantı noktaları 1/4 "Namur solenoid valfini doğrudan aktüatöre monte etmek veya G 1/4" kullanarak bir hava hortumunu bağlamak için aktüatörün üzerindedir. Ayrıca, aktüatörün üstüne bir konum kontrolü veya limit anahtarı kutusu monte edilebilir. VDI / VDE 3845'e göre. Aktüatör, küresel vanaya ISO 5211 F10 flanş (22 mm) üzerinden monte edilir. Montaj ATEX sertifikalıdır (EX II 2GD c) ve bu nedenle potansiyel olarak patlayıcı ortamlarda kullanılabilir. Artılar: Yetenek Bağlantı parçalarını azaltmak için doğrudan bir Namur solenoid valfı monte edinÜstteki mekanik gösterge valf konumunu gösterir. ATEX (EX II 2GD c) patlayıcı ortamlar için onaylıdır. Elektrikli versiyona göre daha düşük yatırım maliyeti. Hızlı açma / kapamaÇift etkili, tek etkili aktüatörlere göre daha fazla kontrol sağlar.Küresel vana, kapsamlı temizlik sağlayan 3 parçalı bir tasarımdır. Limit anahtar kutusu ile donatılabilir. Eksiklikler: Çift etkili, tek etkili aktüatörlerden daha fazla basınçlı hava kullanır.Hava beslemesini kontrol etmek için bir basınçlı hava sistemi ve bir solenoid valf gerektirir.
Teknik Özellikler
Avantajı
1. Kompakt Boyut ve Hafif Yapı
2. Güvenilir, Uzun Ömürlü Performans
3. Standart "Sıralı" veya "Çapraz Montajlı" Vana - Aktüatör Konfigürasyonları
4. Yay Dönüşlü Tasarım 50 psi'ye Kadar Düşük Hava Beslemesini İçerir
5. Paslanmaz Çelik Dış Trim ve FKM O-Halkalar Standardı
6. Aktüatör Miline Doğrudan Valf Sapı Bağlantısı Boşluğu En Aza İndirir
7. Manuel Geçersiz Kılma Standardı
Teknik veri
Çift Oyunculuk Pnömatik Aktüatör Sipariş No.
Çift Oyunculuk |
model numarası | Tork (5.5Bar) |
ACT 042D | 8,4 Nm | |
ACT 050D | 18,3 Nm | |
ACT 063D | 32,2 Nm | |
ACT 075D | 64Nm | |
ACT 090D | 101Nm | |
ACT 100D | 146Nm | |
ACT 115D | 236Nm | |
ACT 125D | 305Nm | |
ACT 145D | 478 Nm | |
ACT 160D | 624 Nm | |
ACT 190D | 1185Nm | |
ACT 210D | 1447Nm | |
ACT 240D | 2126Nm | |
ACT 270D | 3229Nm | |
ACT 300D | 4197Nm | |
ACT 350D | 6283Nm | |
ACT 400D | 8953Nm |
DIN PN16 Küresel Vana Parametresi (DN15 ~ DN200)
PN (Mpa) | DN | L | φE | φB | φC | T | f |
1.6 | 15 | 115 | 95 | 65 | 45 | 16 | 2 |
20 | 120 | 105 | 75 | 58 | 18 | 2 | |
25 | 125 | 115 | 85 | 68 | 18 | 2 | |
32 | 130 | 140 | 100 | 78 | 18 | 2 | |
40 | 140 | 150 | 110 | 88 | 18 | 3 | |
50 | 150 | 165 | 125 | 102 | 18 | 3 |
Bu Küresel Vana ile kullanılabilecek aksesuarlar
Açık / Kapalı Göstergesi
Tüm Standartlarda Namur Standart Solenoid Valf
Pnömatik ve Elektrikli-Pnömatik Valf Konumlandırıcı
Debriyajlı Manuel Geçersiz Kılma
Panel Kartında Açma / Kapama Göstergesi için Limit Anahtarları
Basınç Göstergeli Filtre + Regülatör Kombinasyonu
Daha Fazla Seçim
Standart | ANSI | GB | JIS | DIN |
Basınç | 150LB / 300LB | PN16 / PN25 / PN40 | 10.000 / 20.000 | PN16 / PN40 |
Valf Malzemesi | 1) CF8 / SS304 2) CF8M / SS316 3) CF3 / SS304L 4) CF3M / SS316L 5) WCB | |||
Aktüatör | 1) Tek Oyunculuk (Yay Geri Dönüş) 2) Çift Oyunculuk | |||
Aksesuarlar | 1) Limit Anahtarı 2) Solenoid valf 3) Filtre 4) Konumlandırıcı |
