Ürün ayrıntıları:
|
| Gövde malzemesi: | CF8 | Koltuk Malzemesi: | PTFE |
|---|---|---|---|
| güç: | Yay Dönüşlü Aktüatör | Bağ: | Çift flanş |
| Valf ebadı: | 1/2 "~ 8" | Orta: | Su Petrol Gazı |
| Vurgulamak: | Double Flange Pneumatic Actuated Ball Valve,DIN3337 Pneumatic Actuated Ball Valve,DIN3337 Pneumatic Ball Valve |
||

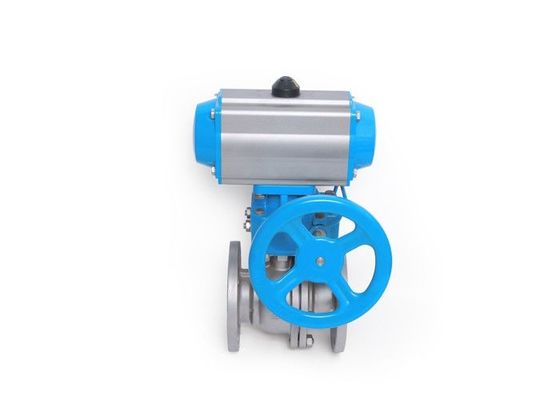

Manuel Geçersiz Kılmalı RF Flanş Yayları Pnömatik Aktüatörlü Küresel Vana 12pcs
Özellikleri:
★ Pnömatik olarak uygulanan küresel vanalarımız, yüksek hassasiyet, aşınma direnci, düşük geri dönüş stroku, güvenli ve güvenilir yüksek kaliteli hammaddelerden yapılmıştır.
★ Üç parçalı çift etkili pnömatik küresel vana, boru hattındaki malzeme akışını kontrol etmek için vananın anahtarını kontrol etmek için kullanılır.
★ 304 paslanmaz çelikten yapılmıştır ve bu nedenle daha dayanıklıdır.Bu nedenle daha düzgün akış için bağlantı noktası boyutu 2 ".
★ Paslanmaz çelik boru sistemleri, yiyecek, içecek, ilaç ve kimyasallar için saf üretim hatları ile endüstriyel çevre koruma, su arıtma, yüksek binalar vb. İçin uygundur.
Teknik Özellikler
Avantajı
1. Kompakt Boyut ve Hafif Yapı
2. Güvenilir, Uzun Ömürlü Performans
3. Standart "Sıralı" veya "Çapraz Montajlı" Vana - Aktüatör Konfigürasyonları
4. Yay Dönüşlü Tasarım 50 psi'ye Kadar Düşük Hava Beslemesini İçerir
5. Paslanmaz Çelik Dış Trim ve FKM O-Halkalar Standardı
6. Aktüatör Miline Doğrudan Valf Sapı Bağlantısı Boşluğu En Aza İndirir
7. Manuel Geçersiz Kılma Standardı
Teknik veri
Tek Oyunculuk Pnömatik Aktüatör Sipariş No.
| model numarası | Tork (6Bar) | |
| Açık | Kapat | |
| ACT 050S | 13,2 Nm | 6,7 Nm |
| ACT 063S | 24,1 Nm | 11,1 Nm |
| ACT 075S | 47,7 Nm | 22,1 Nm |
| ACT 090S | 73,1 Nm | 36,7 Nm |
| ACT 100S | 109Nm | 50,7 Nm |
| ACT 115S | 176Nm | 82Nm |
| ACT 125S | 227Nm | 105Nm |
| ACT 145S | 357Nm | 165Nm |
| ACT 160S | 456Nm | 224Nm |
| ACT 190S | 871Nm | 379 Nm |
| ACT 210S | 1000Nm | 521 Nm |
| ACT 240S | 1423Nm | 721Nm |
| ACT 270S | 2345Nm | 1060 Nm |
| ACT 300S | 2956Nm | 1460Nm |
| ACT 350S | 4247Nm | 2346Nm |
| ACT 400S | 6559Nm | 2624Nm |
Küresel Vana Parametresi (DN15 ~ DN200)
| PN (Mpa) | DN | L | φE | φB | φC | T | f | N-φh | H |
| 1.6 | 15 | 130 | 95 | 65 | 45 | 14 | 2 | 4-14 | 48 |
| 20 | 140 | 105 | 75 | 55 | 14 | 2 | 4-14 | 53 | |
| 25 | 150 | 115 | 85 | 65 | 14 | 2 | 4-14 | 64 | |
| 32 | 165 | 135 | 100 | 78 | 16 | 2 | 4-18 | 71 | |
| 40 | 180 | 145 | 110 | 85 | 16 | 3 | 4-18 | 76 | |
| 50 | 200 | 160 | 125 | 100 | 16 | 3 | 4-18 | 85 |
Bu Küresel Vana ile kullanılabilecek aksesuarlar
Açık / Kapalı Göstergesi
Tüm Standartlarda Namur Standart Solenoid Valf
Pnömatik ve Elektrikli-Pnömatik Valf Konumlandırıcı
Debriyajlı Manuel Geçersiz Kılma
Panel Kartında Açma / Kapama Göstergesi için Limit Anahtarları
Basınç Göstergeli Filtre + Regülatör Kombinasyonu
Daha Fazla Seçim
| Standart | ANSI | GB | JIS | DIN |
| Basınç | 150LB / 300LB | PN16 / PN25 / PN40 | 10.000 / 20.000 | PN16 / PN40 |
| Valf Malzemesi | 1) CF8 / SS304 2) CF8M / SS316 3) CF3 / SS304L 4) CF3M / SS316L 5) WCB | |||
| Aktüatör | 1) Tek Oyunculuk (Yay Geri Dönüş) 2) Çift Oyunculuk | |||
| Aksesuarlar | 1) Limit Anahtarı 2) Solenoid valf 3) Filtre 4) Konumlandırıcı | |||
