Flanşlı CF8 Gövdeli 8 "Pnömatik Aktüatörlü Küresel Vana

Ben sohbet şimdi

Flanşlı CF8 Gövdeli 8 "Pnömatik Aktüatörlü Küresel Vana

Flanşlı CF8 Gövdeli 8 "Pnömatik Aktüatörlü Küresel Vana
Flanşlı CF8 Gövdeli 8 "Pnömatik Aktüatörlü Küresel Vana

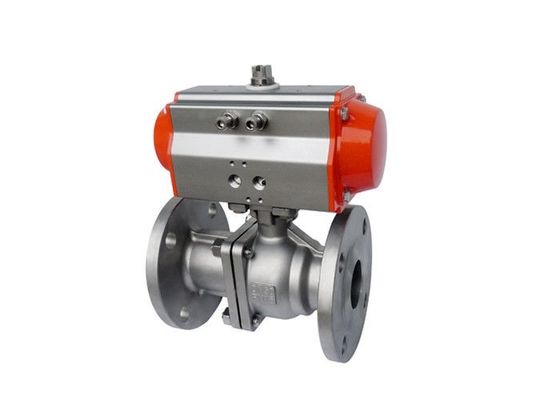

Büyük resim :  Flanşlı CF8 Gövdeli 8 "Pnömatik Aktüatörlü Küresel Vana

Ürün ayrıntıları:
Menşe yeri: Çin
Marka adı: OEM
Sertifika: CE&ISO
Model numarası: OEM
Ödeme & teslimat koşulları:
Min sipariş miktarı: 1 bilgisayar
Fiyat: negotiation
Ambalaj bilgileri: Farklı valf yapısına göre uygun Kontrplak Kılıflar
Teslim süresi: 5 ~ 25 İş Günü
Ödeme koşulları: T / T, Paypal, Western Union, D / A, L / C, D / P, MoneyGram
Yetenek temini: 500pcs / Pzt

Flanşlı CF8 Gövdeli 8 "Pnömatik Aktüatörlü Küresel Vana

Açıklama
Gövde malzemesi: CF8 Koltuk Malzemesi: PTFE
güç: Yay Dönüşlü Aktüatör Bağ: Çift flanş
Valf ebadı: 1/2 "~ 8" Orta: Su Petrol Gazı
Vurgulamak:

CF8 Gövdeli Pnömatik Aktüatörlü Küresel Vana

,

Flanşlı Pnömatik Aktüatörlü Küresel Vana

,

8 "Pnömatik Aktüatörlü Küresel Vana

Flanşlı Endüstriyel Pnömatik Aktüatörlü Küresel Vana SS Su Kontrol Vanası WCB Döner


Açıklama:

Bizden aktüatörlü küresel vana ve aktüatörlü kelebek vana seçenekleri, akışların başlatılmasını ve durdurulmasını otomatikleştirmeye yardımcı olur.Bir solenoid ile birleştirildiğinde, pnömatik aktüatörler ayrıca silindirleri hareket ettirmek için tork veya küçük elektrikli cihazları tetiklemek için yeterli tork üretebilir.Arıza korumalı bir tasarım oluşturmak için, bir valfi bir yönde çalıştırmaya yardımcı olmak için hava kullanan ve ters yönde çalışmasına yardımcı olmak için yayları kullanan yay geri dönüşlü bir valf düşünün.





Teknik Özellikler

  • Raf ve pinyon tasarımı döner çeyrek turlu pnömatik aktüatör
  • Çift Etkili veya Yay Dönüşlü Versiyon
  • Vanaya, limit anahtarı kutusuna ve konumlandırıcıya kolay montaj için ISO5211, DIN3337 ve Namur arayüzleri
  • İç ve dış mekan uygulamalarına uygun
  • 3Nm'den 13.024Nm'ye (DA versiyonu) ve 4Nm'den 6.584Nm'ye (SR versiyonu) tork çıkışı
  • Nikel kaplı pinyonlu alüminyum alaşımlı gövde
  • ± 5 ℃ hareket durdurma ayarı ile 90 ° hareket açısı
  • -20 ℃ ile + 80 ℃ arasındaki sıcaklıklarda 2 bardan 8 bara kadar çalışma basıncı


Avantajı

1. Çalıştırması, açması ve kapatması kolay, 90 ° döndürüldüğü sürece tam açıktan tam kapalıya kadar, uzun mesafelerde kontrolü kolay.


2. bakım uygundur, küresel vana yapısı basittir, sızdırmazlık halkası genellikle aktiftir ve sökülüp değiştirilmesi uygundur.


3. Tamamen açıldığında veya tamamen kapatıldığında, bilyenin sızdırmazlık yüzeyi ve valf yuvası ortamdan izole edilir.Ortam geçtiğinde, vananın sızdırmazlık yüzeyinin aşınmasına neden olmaz.


Teknik veri
Çift Etkili Pnömatik Aktüatör Sipariş No.

Flanşlı CF8 Gövdeli 8 "Pnömatik Aktüatörlü Küresel Vana 0

Çift
Oyunculuk
model numarası Tork (5.5Bar)
ACT 042D 8,4 Nm
ACT 050D 18,3 Nm
ACT 063D 32,2 Nm
ACT 075D 64Nm
ACT 090D 101Nm
ACT 100D 146Nm
ACT 115D 236Nm
ACT 125D 305Nm
ACT 145D 478 Nm
ACT 160D 624 Nm
ACT 190D 1185Nm
ACT 210D 1447Nm
ACT 240D 2126Nm
ACT 270D 3229Nm
ACT 300D 4197Nm
ACT 350D 6283Nm
ACT 400D 8953Nm



Küresel Vana Parametresi (DN15 ~ DN200)

Flanşlı CF8 Gövdeli 8 "Pnömatik Aktüatörlü Küresel Vana 1

PN (Mpa) DN L φE φB φC T f N-φh H
1.6 15 130 95 65 45 14 2 4-14 48
20 140 105 75 55 14 2 4-14 53
25 150 115 85 65 14 2 4-14 64
32 165 135 100 78 16 2 4-18 71
40 180 145 110 85 16 3 4-18 76
50 200 160 125 100 16 3 4-18 85


Bu Küresel Vana ile kullanılabilecek aksesuarlar
Açık / Kapalı Göstergesi
Tüm Standartlarda Namur Standart Solenoid Valf
Pnömatik ve Elektrikli-Pnömatik Valf Konumlandırıcı
Debriyajlı Manuel Geçersiz Kılma
Panel Kartında Açma / Kapama Göstergesi için Limit Anahtarları
Basınç Göstergeli Filtre + Regülatör Kombinasyonu



 Daha Fazla Seçim



Standart ANSI GB JIS DIN
Basınç 150LB / 300LB PN16 / PN25 / PN40 10.000 / 20.000 PN16 / PN40
Valf Malzemesi 1) CF8 / SS304 2) CF8M / SS316 3) CF3 / SS304L 4) CF3M / SS316L 5) WCB
Aktüatör 1) Tek Oyunculuk (Yay Geri Dönüş) 2) Çift Oyunculuk
Aksesuarlar 1) Limit Anahtarı 2) Solenoid valf 3) Filtre 4) Konumlandırıcı
