Ürün ayrıntıları:
|
Gövde malzemesi: | Paslanmaz çelik | Koltuk Malzemesi: | PTFE |
---|---|---|---|
güç: | Yay Dönüşlü Aktüatör | Bağ: | BSP / BSPT / NPT |
yapı: | 3 adet | Orta: | Su Petrol Gazı |
Vurgulamak: | BSPT Pneumatic Actuated Ball Valve,1000WOG Pneumatic Actuated Ball Valve,3PC Pneumatic Actuated Ball Valve |

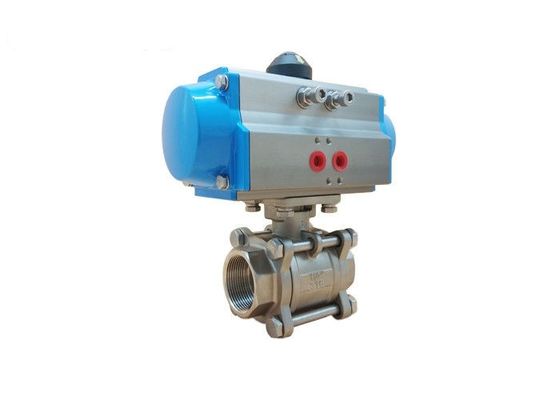

DN15 - DN100 Dişli BSPT Pnömatik Kumandalı Küresel Vana Paslanmaz Çelik CF8M
Teknik Özellikler
Bir Pnömatik aktüatör, esas olarak hareket gücünü geliştiren bir piston veya diyaframdan oluşur.Havayı silindirin üst kısmında tutar, hava basıncının diyafram veya pistonu valf gövdesini hareket ettirmeye veya valf kontrol elemanını döndürmeye zorlamasına izin verir.
Valflerin çalışması için çok az basınç gerekir ve genellikle giriş kuvvetini iki veya üç katına çıkarır.Pistonun boyutu ne kadar büyük olursa, çıkış basıncı o kadar büyük olabilir.Daha büyük bir pistona sahip olmak, hava beslemesi düşükse de iyi olabilir ve aynı kuvvetlerin daha az girişle sağlanmasına izin verir.Bu basınçlar, borudaki nesneleri ezmeye yetecek kadar büyüktür.100 kPa girişinde, küçük bir arabayı (1.000 lbs'den fazla) kolayca kaldırabilirsiniz ve bu yalnızca basit, küçük bir pnömatik valftir.Ancak, çubuğun gerektirdiği sonuçta ortaya çıkan kuvvetler çok büyük olur ve valf sapının bozulmasına neden olur.
Bu basınç, valf tapasına (tapa valfine bakın), kelebek valfe vb. Bağlı olan valf gövdesine aktarılır. içinde akan malzemeyi kontrol etmek için vanaların hareketli parçalarını hareket ettirmek.
Valf girişi "kontrol sinyali" dir.Bu, çeşitli ölçüm cihazlarından gelebilir ve her farklı basınç, bir vana için farklı bir ayar noktasıdır.Tipik bir standart sinyal 20–100 kPa'dır.Örneğin, bir valf, sabit bir dışarı akışa ve değişken bir içeri akışa (aktüatör ve valf tarafından değiştirilen) sahip bir kaptaki basıncı kontrol ediyor olabilir.Bir basınç vericisi, kaptaki basıncı izleyecek ve 20–100 kPa arasında bir sinyal iletecektir.20 kPa, basınç olmadığı anlamına gelir, 100 kPa, tam aralıklı basınç olduğu anlamına gelir (transmiter kalibrasyon noktaları ile değiştirilebilir).Tank içindeki basınç yükseldikçe vericinin çıkışı yükselir, bu basınç artışı vanaya gönderilir, bu da vananın aşağı inmesine neden olur ve vanayı kapatmaya başlar, tank içerisindeki akışı azaltır, içerideki basıncı azaltır aşırı basınç, dışarı akış yoluyla boşaltılır.Buna doğrudan oyunculuk süreci denir.
Avantajı
1. Paslanmaz çelik küresel vana
2. Yüksek akış değerleri
3. Yüksek orta basınçlar
4. Uzun hizmet ömrü
5. ISO 5211 pistonlu valf
Teknik veri
Tek Oyunculuk Pnömatik Aktüatör Sipariş No.
model numarası | Tork (6Bar) | |
Açık | Kapat | |
ACT 050S | 13,2 Nm | 6,7 Nm |
ACT 063S | 24,1 Nm | 11,1 Nm |
ACT 075S | 47,7 Nm | 22,1 Nm |
ACT 090S | 73,1 Nm | 36,7 Nm |
ACT 100S | 109Nm | 50,7 Nm |
ACT 115S | 176Nm | 82Nm |
ACT 125S | 227Nm | 105Nm |
ACT 145S | 357Nm | 165Nm |
ACT 160S | 456Nm | 224Nm |
ACT 190S | 871Nm | 379 Nm |
ACT 210S | 1000Nm | 521 Nm |
ACT 240S | 1423Nm | 721Nm |
ACT 270S | 2345Nm | 1060 Nm |
ACT 300S | 2956Nm | 1460Nm |
ACT 350S | 4247Nm | 2346Nm |
ACT 400S | 6559Nm | 2624Nm |
Bu Küresel Vana ile kullanılabilecek aksesuarlar
Açık / Kapalı Göstergesi
Tüm Standartlarda Namur Standart Solenoid Valf
Pnömatik ve Elektrikli-Pnömatik Valf Konumlandırıcı
Debriyajlı Manuel Geçersiz Kılma
Panel Kartında Açma / Kapama Göstergesi için Limit Anahtarları
Basınç Göstergeli Filtre + Regülatör Kombinasyonu
Uygulamalar
Pnömatik küresel vanalar, pnömatik tahrik sistemlerinde akış izolasyonu ve kontrolü için yaygın olarak kullanılmaktadır, çünkü bu havayla çalışan vanalar çeşitli gövde stillerinde ve boyutlarında, malzemelerinde ve basınç değerlerinde mevcuttur ve su, gazlar, buhar gibi birçok uygulama için uygundur. yağlar, gıda maddeleri, kimyasallar, ilaçlar ve tozlar.Çalıştırılmış bir bilyeli valf, hava çalıştırıcı tarafından çalıştırılan bir gövde tarafından çeyrek tur boyunca sürülen, bilyeli valf uçları tarafından kendisine karşı sıkıştırılan PTFE yatakları ile tipik olarak sızdırmaz hale getirilmiş bir delik bulunan bir iç bilyeye sahiptir.Havayla çalışan küresel vanalar, nispeten düşük bir maliyetle sağlam, sağlam ve güvenilir bir aktüatörlü vana paketi sunar ve hızlı çalışma süreleri sunar, sürekli çalıştırılabilir ve uygun olduğunda yüksek döngü uygulamalarında rahattır.
Model Seçimi
3PC İplik Pnömatik Küresel Vana
Ürün adı | 3PC Dişli Küresel Vana | |||
Basınç | 1000WOG | |||
Valf Malzemesi | CF8 / SS304 | CF8M / SS316 | WCB | |
Bağ | BSP / BSPT / NPT |
