Ürün ayrıntıları:
|
| Malzeme: | Valf Malzemesi | Bağlantı: | Gofret |
|---|---|---|---|
| Operasyon: | Üstesinden gelmek | Standart: | ANSI |
| sertifika: | API ISO Ts CE | Basınç: | PN16 |
| Vurgulamak: | PN25 Ball Valve Floating Type,PPL Seat Floating Ball Valve Floating Ball Valve,PPL Seat Ball Valve Floating Type |
||

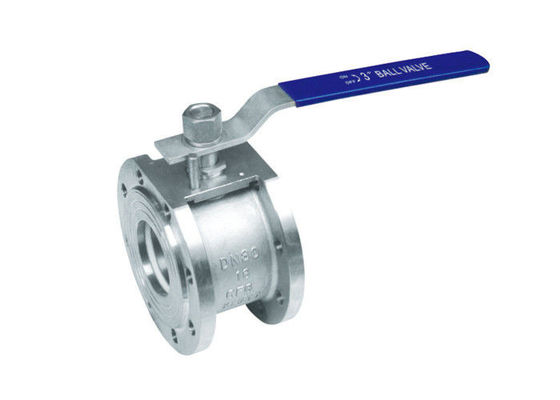

PN25 Yüksek Basınç Saplı Gofret Yüzer Küresel Vana PTFE PPL Koltuk
Dövme Çelik Yüzer API Gofret Tipi Küresel Vana 1/2 ~ 6 inç
RST Vana şirketi, Dişli ve Flanşlı Küresel Vanalar, Üç Yollu Küresel Vana, Wafer tipi Küresel Vana, Sürgülü Vanalar, Küresel Vanalar, Çekvalfler, Y Süzgeçler paslanmaz çelik, karbon çeliği, dökme çelik, dövme çelik ve alaşımlı çelik.
Wafer Tip Paslanmaz Küresel Vana API, DIN & JIS standartlarında, 150LB, 300LB, PN16 / PN40, 10K / 20K basınç aralığında üretim yapabilmektedir.Başlıca malzemeler A351 CF8 / CF8M / CF3 / CF3M, A216 WCB, A105, F11, F22, F51, F91, vs.'dir. Opsiyon için kilitleme cihazı ile tutamak veya tutamakla çalıştırılır, ISO5211 montaj pedi de mevcuttur.
Manuel çalıştırılan Küresel Vanalar normalde anahtar veya dişli kutusu ile birlikte verilir.Akış hattına paralel anahtar konumu, vananın açık olduğu anlamına gelir.Dişli kutusu her zaman muhafazanın üst kısmına takılan açık kapama göstergesi ile sağlanır.
RST Vana esas olarak pazar: Avrupa, Orta / Güney Amerika, Orta Doğu / Afrika, Asya (Singapur, Tayvan), vb.
Uygulamalar: Kimya ve ilaç endüstrisi, petrokimya endüstrisi, hidrolik tesisat, basınçlı hava.
Genel Özellikler
İtalya Küresel Vana
Uygulanabilir Standartlar:
- Tasarım ve İmalat: GB / T12237 / 1989
- Bağlantı: JB / T79
- Yanmazlık Testi: GB / T13927 - 1992
Boyut aralığı:
- DN15 ~ DN200
Nominal basınç:
- İnşaat 1.6 ~ 4.0 MPa
Sıcaklık Limiti:
- 20 ° C ~ 350 ° C
Yüzer
Tam Liman
Giriş Sonu
Wafer Tipi küresel vanalar (veya "İtalya Süper İnce" Tipi küresel vanalar olarak adlandırılır), PN1.0 ~ 2.5MPa, çalışma sıcaklığı 29 ~ 180 ℃ (sızdırmazlık halkası RPTFE'dir) veya 29 ~ 180 koşullarında boru hattı ekipmanında kullanılır. ℃ (sızdırmazlık halkası PPL Polifenilendir), boru hattındaki ortamı kesmeyi veya bağlamayı başarmak için.Su, buharlayıcı, yağ, Nitrik Asit, Asetik Asit, Karbamid veya oksitlenebilirlik ortamı gibi uygulanabilir ortam, benimsenen fark valf malzemesine bağlı olarak uygulanabilir.
| Birim: mm | |||||
| Basınç | Boyut | L | D | D1 | D2 |
| PN16 | 15 | 35 | 95 | 65 | 45 |
| 20 | 38 | 105 | 75 | 55 | |
| 25 | 42 | 115 | 85 | 65 | |
| 32 | 50 | 135 | 100 | 78 | |
| 40 | 62 | 145 | 110 | 85 | |
| 50 | 72 | 160 | 125 | 100 | |
| 65 | 95 | 180 | 140 | 120 | |
| 80 | 118 | 195 | 160 | 135 | |
| 100 | 140 | 215 | 180 | 155 | |
| 125 | 195 | 245 | 210 | 185 | |
| 150 | 225 | 280 | 240 | 210 | |
| 200 | 275 | 335 | 295 | 265 | |
Uygulama
Wafer Küresel Vana, petrol, kimya, metalurji, elektrik santrali, hafif sanayi ve diğer alanlarda yağ, su, gaz ve kağıt hamuru veya lifli sıvıyı otomatik olarak ayarlamak veya kesmek için yaygın olarak kullanılabilir.
Gücü
1. Normal küresel vanalarla karşılaştırıldığında, süper ince tip küresel vanalar, kısa yapı uzunluğu, hafiflik, kurulum için daha kolay ve malzeme tasarrufu vb. Avantajlarına ve mükemmel ısı yalıtım performansına sahiptir.
2. Yüksek güvenilir sızdırmazlık performansı ve açma / kapama işlemi için kolayca sonuçlara ulaşmak için yuva halkası için esnek sızdırmazlık yapısı kullanıyoruz ve vanaların çalışmasını ve yüksek sızdırmazlık performansını korumak için vanaya özel bir yangına dayanıklı koruyucu yapı yerleştirilmiştir. kaza yangın riskinden etkilenmez.
3. Antistatik yapı müşterinin isteğine göre ayarlanabilir.Delikli 90o açık / kapalı yerleştirme plakası ayarladık, müşteri yanlış çalışmayı önlemek için konumu gerçek duruma göre kilitleyebilir.
Model Seçimi
Gofret küresel vana
| model numarası | Çalışma Basıncı / Mpa |
Uygulanabilir Sıcaklık / ℃ |
Uygulanabilir Orta |
| Q71F-16P | 1.6 | PTFE≤150 PPL≤250 |
Nitroz |
| Q71F-25P | 2.5 | Nitroz | |
| Q71F-16Ti | 1.6 | Oksitleyici Aşındırıcı Ortam | |
| Q71F-25Ti | 2.5 | Oksitleyici Aşındırıcı Ortam |
