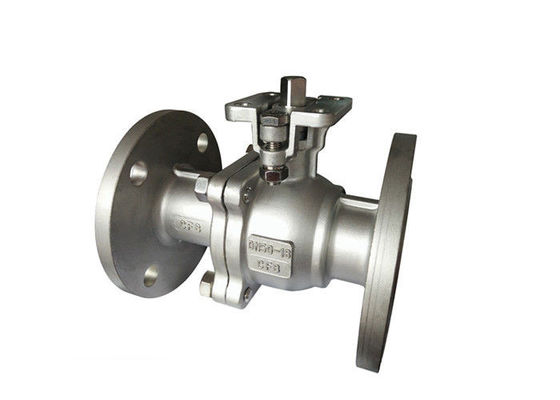

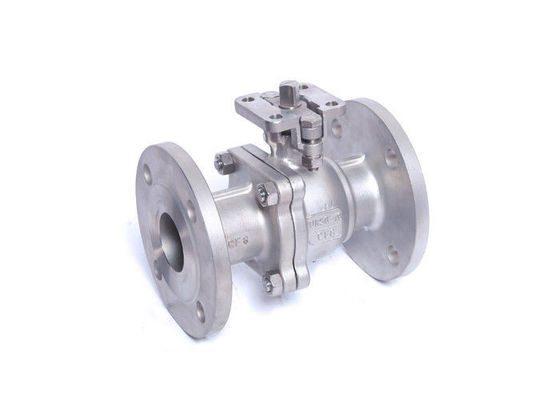

DN200 Flanşlı Tip Küresel Vana, Yüzer ISO 5211 Küresel Vana

DN200 Flanşlı Tip Küresel Vana, Yüzer ISO 5211 Küresel Vana

Brand Name: OEM
Model Number: OEM
MOQ: 1 bilgisayar
fiyat: negotiable
Payment Terms: L / C, D / A, D / P, T / T, Western Union, MoneyGram
Supply Ability: 10000PCS / Ağız
Detail Information
Menşe yeri:
Çin
Sertifika:
API ISO Ts CE
Valf tipi:
yüzen
Bağ:
flanş
boyut:
DN15 ~ DN200
Standart:
ANSI / JIS / DIN
Basınç:
PN16 / PN25 / PN40
Orta:
Su Petrol Gazı
Ambalaj bilgileri:
kontrplak durumda
Yetenek temini:
10000PCS / Ağız
Vurgulamak:

DN200 Flanşlı Tip Küresel Vana

,

Yüzer ISO 5211 Küresel Vana

,

DN200 ISO 5211 Küresel Vana

Product Description

Elektrikli Aktüatör Doğrudan Montaj SS Küresel Vana Flanş Tipi Nominal Boyut DN50 ~ DN200



Uygulama



Küresel vana, esas olarak boru hattında ortamın akış yönünü kesmek, dağıtmak ve değiştirmek için kullanılır.



Avantajı

1. Baskı yatağı, valf gövdesinin sürtünme torkunu azaltır, bu da valf gövdesinin uzun süreli çalışma için pürüzsüz ve esnek olmasını sağlar.


2. Anti-statik fonksiyon: bilye, valf gövdesi ve valf gövdesi arasında bir yay düzenlenir ve anahtarlama işlemi sırasında üretilen statik elektrik türetilebilir.


3. Politetrafloroetilen gibi malzemeler iyi bir kendi kendine yağlama özelliğine sahip olduğundan ve küre ile sürtünme kaybı küçük olduğundan, pnömatik küresel vananın hizmet ömrü uzundur.



Teknik Özellikler



Küresel Vana

Uygulanabilir Standartlar:
- Tasarım ve İmalat: GB12237-89

- Bağlantı: JB / T79

- Yanmazlık Testi: API607 4. 1993

- Test ve Muayene: GB / T13927-1992



Boyut aralığı:


- DN15 ~ DN200

Basınç Değerlendirmesi:
- GB PN16 PN25 PN40
Sıcaklık aralığı:
- -20 ° C ~ 185 ° C



Küresel vana, açma ve kapama elemanı (küre) vana mili tarafından tahrik edilir ve küresel vananın ekseni etrafında döner.Ayrıca akışkan düzenleme ve kontrolü için de kullanılabilir.Sert sızdırmaz V-küresel vana, V-şekilli çekirdek ile sert kaynaklı karbür alaşımının metal yatağı arasında güçlü bir kesme kuvvetine sahiptir.Özellikle lif içeren mikro katı parçacıklar için uygundur.Vb Çok yollu küresel vana, ortamın birleşmesini, ayrılmasını ve akış yönü değiştirmesini esnek bir şekilde kontrol etmekle kalmaz, aynı zamanda herhangi bir kanalı kapatabilir ve diğer iki kanalı bağlayabilir.



PN (Mpa) DN L φE φB φC T f N-φh H H1 W M P A1 A2 B1 B2
1.6 15 130 95 65 45 14 2 4-14 48 79 135 9 9 6 6 36 42
20 140 105 75 55 14 2 4-14 53 84 135 9 9 6 6 36 42
25 150 115 85 65 14 2 4-14 64 95 170 11 11 6 7 42 50
32 165 135 100 78 16 2 4-18 71 103 170 11 11 6 7 42 50
40 180 145 110 85 16 3 4-18 76 111 200 14 14 7 9 50 70
50 200 160 125 100 16 3 4-18 85 120 200 14 14 7 9 50 70
65 Bize özgürce ulaşın
80
100
125
150
200



Model Seçimi



2PC Tam Liman Yüzer Küresel Vana

Standart ANSI GB JIS DIN
Basınç 150LB / 300LB PN25 / PN40 10.000 / 20.000 PN16 / PN25 / PN40
Materyal 1) CF8 / SS304 2) CF8M / SS316 3) CF3 / SS304L 4) CF3M / SS316L 5) WCB
Modeli 1) Yüksek Platformlu Model 2) Kulplu Model
