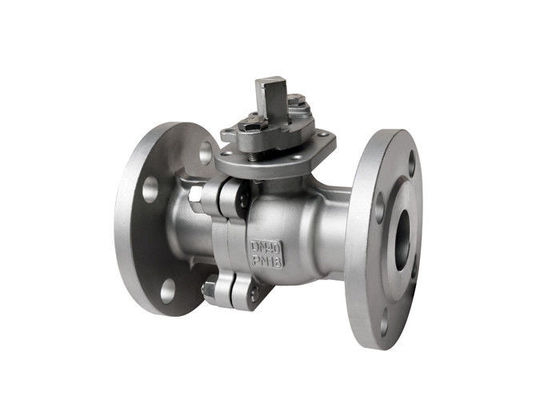

Kulplu Tam Liman Flanşlı Küresel Vana Çift Flanş GB Standardını Bitiriyor
Teknik Özellikler
Vana Özellikleri
Hızlı kurulum, hat içi bakım ve yeniden inşa için flanşlı uçlu bölünmüş gövde tasarımı.Sağlam küre yapısı, yapısal bütünlük sağlar ve akış türbülansını en aza indirir.
Gövde bağlantısı, vana iç kısımlarının aşırı sıkışmasını önlemek için tasarlanmıştır, bu da tutarlı ve düşük çalışma torku sağlar.
Çalıştırma kolaylığı ve değiştirilebilirliği için ISO 5211 ile uyumlu montaj pedi
Alttan yüklemeli patlama korumalı gövde
1/2 ila 2 ″ boyutlarında yatırım döküm gövde ve kapak.2-1 / 2 ”ila 10 ″ boyutlarında kum döküm gövde ve kapak.
ASME / ANSI B16.34 ve EN 12516-1 ile uyumlu temel tasarım
Flanşlı uçlar ASME / ANSI B16.5 ile uyumludur
ASME / ANSI B16.10 ile uyumlu yüz yüze boyutlar
API 598 ve ANSI B 16.34'e göre test edilmiştir
Boyut aralığı:
- DN15 ~ DN200
Basınç Değerlendirmesi:
- GB PN16 PN25 PN40
Sıcaklık aralığı:
- -20 ° C ~ 185 ° C
Küresel vana ve sürgülü vana aynı vana türüdür.Aradaki fark, açma ve kapama kısmının bir bilye olması ve bilyenin, valfin açılıp kapanmasını sağlamak için valf gövdesi etrafında dönmesidir.Küresel vana, esas olarak boru hattında ortamın akış yönünü kesmek, dağıtmak ve değiştirmek için kullanılır.Flanşlı küresel vana standardı GB / T21465-2008 "Vana terminolojisi" şu şekilde tanımlanır: açma ve kapama elemanı (küre) vana gövdesi tarafından tahrik edilir ve vana mili ekseni etrafında döner.
Birim: mm | |||||||
Basınç | Boyut | L | φE | φB | φC | T | f |
PN16 | 15 | 130 | 95 | 65 | 45 | 14 | 2 |
20 | 140 | 105 | 75 | 55 | 14 | 2 | |
25 | 150 | 115 | 85 | 65 | 14 | 2 | |
32 | 165 | 135 | 100 | 78 | 16 | 2 | |
40 | 180 | 145 | 110 | 85 | 16 | 3 | |
50 | 200 | 160 | 125 | 100 | 16 | 3 | |
65 | 220 | 180 | 145 | 120 | 18 | 3 | |
80 | 250 | 195 | 160 | 135 | 20 | 3 | |
100 | 280 | 215 | 180 | 155 | 20 | 3 | |
125 | 320 | 245 | 210 | 185 | 22 | 3 | |
150 | 360 | 280 | 240 | 210 | 24 | 3 | |
200 | 400 | 335 | 295 | 265 | 26 | 3 |
Uygulama
Küresel vana, esas olarak boru hattında ortamın akış yönünü kesmek, dağıtmak ve değiştirmek için kullanılır.
Küresel Vana Mukavemeti
1. Anti-statik performans: bilye, valf gövdesi ve valf gövdesi arasında bir yay düzenlenir ve anahtarlama işlemi tarafından üretilen statik elektrik türetilebilir.
2. Politetrafloroetilen gibi malzeme kendi kendini yağlama özelliğine sahip olduğundan ve küresel gövde ile sürtünme kaybı küçük olduğundan, pnömatik küresel vananın hizmet ömrü uzundur.
3. Akışkan direnci düşüktür ve pnömatik bilyalı valf, her tür valfte en küçük akışkan direncine sahip olandır.
4. Valf gövdesi contası güvenilirdir.Valf gövdesi yalnızca kaldırma hareketiyle aynı hareketi yaptığından, valf gövdesinin salmastra contasının zarar görmesi kolay değildir ve ortamın basıncı arttıkça sızdırmazlık kapasitesi artar.
Model Seçimi
2PC Tam Liman Yüzer Küresel Vana
Standart | ANSI | GB | JIS | DIN |
Basınç | 150LB / 300LB | PN16 / PN25 / PN40 | 10.000 / 20.000 | PN16 / PN25 / PN40 |
Materyal | 1) CF8 / SS304 2) CF8M / SS316 3) CF3 / SS304L 4) CF3M / SS316L 5) WCB | |||
Modeli | 1) Yüksek Platformlu Model 2) Kulplu Model |
