Solvent için DIN Standard 20K SS316 Flanş Sonu Küresel Vana

Solvent için DIN Standard 20K SS316 Flanş Sonu Küresel Vana
Solvent için DIN Standard 20K SS316 Flanş Sonu Küresel Vana Solvent için DIN Standard 20K SS316 Flanş Sonu Küresel Vana

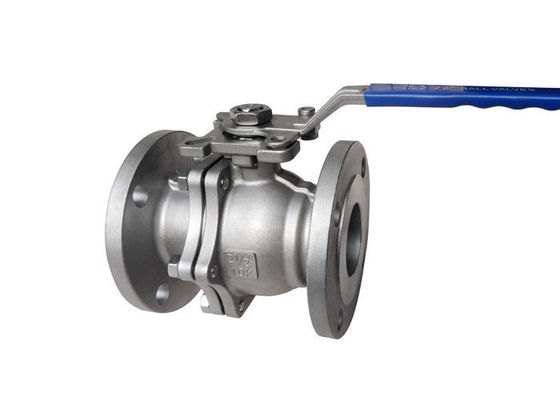

Büyük resim :  Solvent için DIN Standard 20K SS316 Flanş Sonu Küresel Vana

Ürün ayrıntıları:
Menşe yeri: Çin
Marka adı: OEM
Sertifika: API ISO Ts CE
Model numarası: OEM
Ödeme & teslimat koşulları:
Min sipariş miktarı: 1 bilgisayar
Fiyat: Negotiable
Ambalaj bilgileri: kontrplak durumda
Teslim süresi: 7-30 iş günü
Ödeme koşulları: L / C, D / A, D / P, T / T, Western Union, MoneyGram
Yetenek temini: 10000PCS / Ağız

Solvent için DIN Standard 20K SS316 Flanş Sonu Küresel Vana

Açıklama
Gövde malzemesi: SS304 SS316 Top Malzemesi: CF8, CF8M
Koltuk Malzemesi: PTFE Standart: GB, ANSI, JIS, DIN
boyut: DN15 ~ DN200 Basınç: 10.000 20.000
Vurgulamak:

SS316 Flanş Sonu Küresel Vana

,

20K Flanşlı Uçlu Küresel Vana

,

DIN Standart Flanş Sonu Küresel Vana

JIS 20K 2PC Dökme Çelik Küresel Vana ISO5211 Motor için Doğrudan Montaj Pedi



Teknik Özellikler



Küresel Vana

Uygulanabilir Standartlar:
- Tasarım ve İmalat: ASME B16.34, API608

- Bağlantı: JIS B2212 ~ B213

- Test ve İnceleme: JIS B2003, API6D

- Yüz Yüze Boyut: JIS B2002

Boyut aralığı:
- DN15 ~ DN200

Basınç Değerlendirmesi:
- JIS 10K 20K
Sıcaklık aralığı:
- - 20 ° C ~ 185 ° C



Küresel vana açma ve kapama parçası (bilya) vana mili tarafından tahrik edilir ve vana mili ekseni etrafında döner.Esas olarak boru hattındaki ortamı kesmek veya açmak için kullanılır ve ayrıca sıvı düzenleme ve kontrolü için de kullanılabilir.Faydalı model, kompakt yapı, güvenilir sızdırmazlık, basit yapı ve uygun bakım avantajlarına sahiptir ve sızdırmazlık yüzeyi ve küresel yüzey, ortam tarafından kolayca aşınmayan ve çalıştırılması ve bakımı kolay olan kapalı bir durumdadır. .



Basınç Boyut φD L φE φB φC T f N-φh H H1 W M P A1 A2 B1 B2
JIS 10K 15 15 108 95 70 52 12 1 4-15 48 79 135 9 9 6 6 36 42
20 20 117 100 75 58 14 1 4-15 53 84 135 9 9 6 6 36 42
25 25 127 125 90 70 14 1 4-19 64 95 170 11 11 6 7 42 50
32 32 140 135 100 80 16 2 4-19 71 103 170 11 11 6 7 42 50
40 38 165 140 105 85 16 2 4-19 76 111 200 14 14 7 9 50 70
50 50 178 155 120 100 16 2 4-19 85 120 200 14 14 7 9 50 70
65 Bize özgürce ulaşın
80
100
125
150
200


Uygulama



Su, çözücü, asit ve doğal gaz gibi genel çalışma ortamları için uygundur, ancak aynı zamanda çeşitli endüstrilerde yaygın olarak kullanılan oksijen, hidrojen peroksit, metan ve etilen gibi zorlu çalışma koşullarına sahip ortamlar için de uygundur.



Gücü



1. Sıvı direnci küçüktür: Küre ile valf gövdesi arasındaki bağlantı borusunun kesiti eşittir ve küresel geçiş dairesel bir yay ile bağlanır ve ortam küreden geçer ve sıvı direnci küçüktür .
2. İyi sızdırmazlık performansı: Valf yatağı, belirli elastik deformasyon ve yüksek mukavemete sahip PTFE malzemeyi benimser, bu da iyi sızdırmazlık performansı sağlar ve valfın stabilitesini sağlar.
3. Uzun hizmet ömrü: Valf çekirdeği ve boyun malzemesini gören ışığı gören östenitik paslanmaz çelikten yapılmıştır ve valf yuvası malzemesi, iyi korozyon direnci sağlayabilen ve valfın hizmet ömrünü uzatabilen PTFE'den yapılmıştır.



Model Seçimi



2PC Tam Liman Yüzer Küresel Vana

Standart ANSI GB JIS DIN
Basınç 150LB / 300LB PN16 / PN25 / PN40 10.000 / 20.000 PN16 / PN40
Materyal 1) CF8 / SS304 2) CF8M / SS316 3) CF3 / SS304L 4) CF3M / SS316L 5) WCB
Modeli 1) Yüksek Platformlu Model 2) Kulplu Model
