Ürün ayrıntıları:
|
malzemeler: | 316L Paslanmaz Çelik | tip: | Pnömatik Kumandalı |
---|---|---|---|
Bağlantı türü: | Kaynak | Çap: | 1 "-12" |
Özellikler: | 3A ASME BPE | Adedi: | 1 bilgisayar |

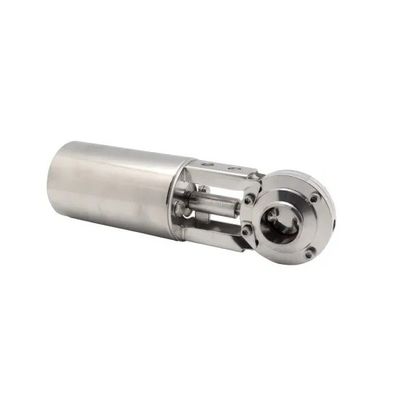

Vurgulamak: | Paslanmaz Çelik Hijyenik Kelebek Vanalar,12 '' Hijyenik Kelebek Vanalar,Pnömatik Hijyenik Kelebek Vanalar |
Doğrudan Montaj için ISO 5211, Paslanmaz Çelik Gövde ve Disk, PTFE Astar, Paslanmaz Çelik Kolla Çalıştırılan 4, 6 ″ ve 8 Şanzımanlı, 97/23 / CE (PED) Direktifi CE 1115 ile uyumludur.
Nominal PN16, Sıcaklık -10 ° C ila 130 ° C.
Not: Redüktör Çalışması Mevcut, Lütfen Sorunuz.PN6, PN10, PN16, ANSI 150, Tablo D ve / veya Tablo E Flanşlarına uymak için.
Standart | 3A, SMS, DIN, ISO, RJT, IDF | |
Ürünle temas eden çelik parçalar | AISI304 / AISI316L | Malzeme inceleme raporu ile sağlanır |
Diğer çelik parçalar | AISI304 | |
Boyut | 3/4 "~ 6", DN20 ~ DN150,19mm ~ 152.4mm | |
Mühür malzemesi | EPDM / VMQ / FPM | Tüm conta malzemeleri FDA21CFR117.2600 ile uyumludur |
Çalışma basıncı | ≤10bar (145 psi) | |
Hava aktüatörü için besleme basıncı | 5 ~ 8 (0 ~ 116 psi) | |
Çalışma sıcaklığı | EPDM: -14 ~ 248ºF (-10 ~ 120ºC) | |
VMQ: -58 ~ 356ºF (-50 ~ 180ºC) | ||
FPM: 22 ~ 446ºF (-30 ~ 230ºC) | ||
Diğer malzemeler istek üzerine mevcuttur | ||
Sterilizasyon sıcaklığı | 302ºF (150ºC, maks. 20 dakika) | |
Dış yüzey işleme | Ra16 ~ 32uin (o.4 ~ 0.8um) | |
İç yüzey işleme | Ra32 ~ 64uin (o.8 ~ 1.6um) | |
Bağlantı biter | alın kaynağı, kelepçeli uçlar, erkek uçlar, flanş uçları | |
Pnömatik kafa | Normalde kapalı (NC) - Hava açılır, yay kapanır | |
Normalde açık (NO) -Air kapanır, yay açılır | ||
Havadan havaya (AA) -Air açılır, hava kapatılır |
Seçenekler
1. Yuva ve conta, tümü FDA 21CFR177.2600 ile uyumlu NBR (Nitril), VMQ (Silikon) veya Viton (FPM) olabilir.
2. Uç bağlantı, talep üzerine alın kaynaklı, sıhhi kelepçe, dişli, flanşlı, I-line veya diğerleri olabilir.
3. Tutamak: 3 konumlu çekme kolu;saf paslanmaz çelik veya plastik kapaklı çok konumlu tutamak.
4. Aktüatör: pnömatik paslanmaz çelik aktüatör (dikey tip), pnömatik alüminyum aktüatör (yatay tip), elektrikli aktüatör.
5. Kontrol: konum sensörü, C-top kontrolör, C-top kontrolör (AS-I)
