Ürün ayrıntıları:
|
Malzeme: | Paslanmaz Çelik 304 316L | stil: | Kelebek vana |
---|---|---|---|
Bağlantı türü: | Kaynaklı Uçlar | boyut: | DN25-DN300 |
Adedi: | 1 bilgisayar | Standart: | 3A ASME BPE |
Vurgulamak: | Welded Ends Hygienic Butterfly Valve,Max 10 bar Hygienic Butterfly Valve,ISO9001 Hygienic Butterfly Valve |

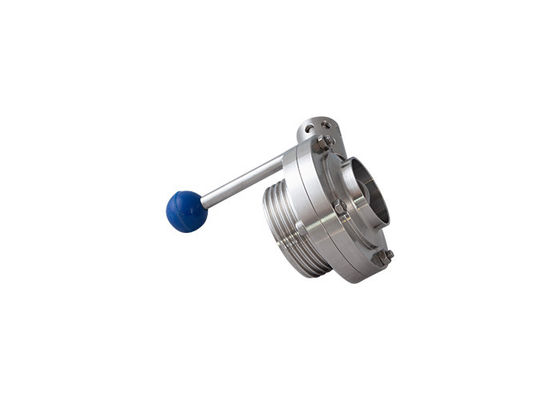

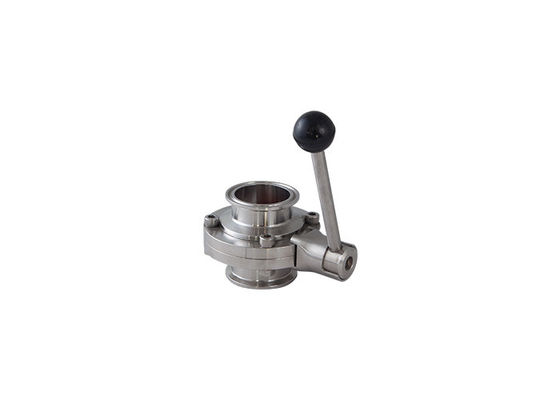

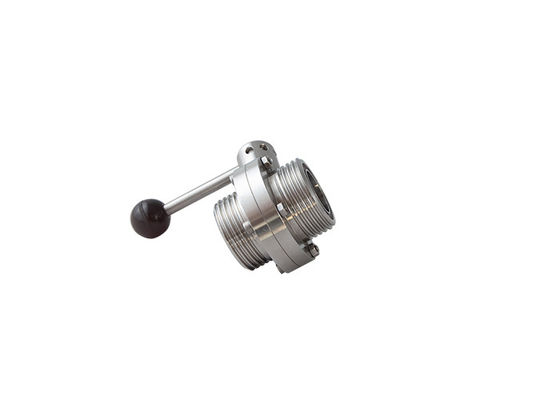

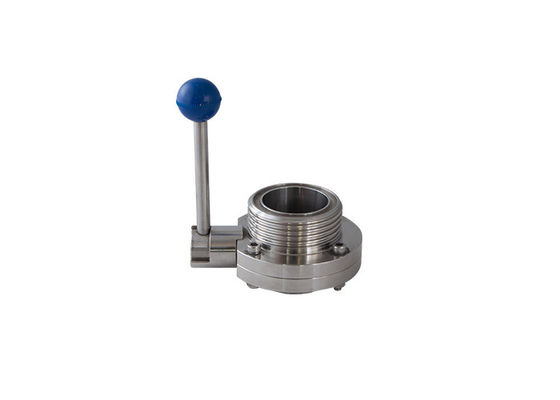

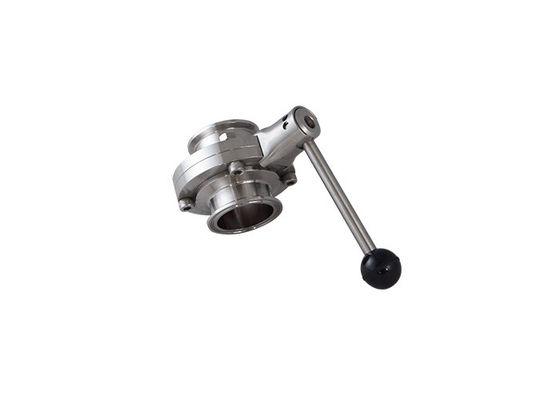

Hijyenik Manuel Kelebek Vana
Hijyenik Manuel Kelebek Vanamız gıda, süt ürünleri, bira fabrikası ve genel hijyenik proses uygulamalarında kullanıma uygundur.Dış Çap Kaynaklı, RJT Erkek / Erkek veya Kelepçe Ucu bağlantılı Paslanmaz Çelik gövdeli ve gıda sınıfı EPDM contalı ve çentik kolu veya çekme kolu olan bir sıhhi valf.
Kelebek vanalar, manuel açma / kapama izolasyonu ve hattaki akışın kısılmasını sağlar.
Pnömatik çalıştırma için uygundur.
Ana Özellikler:
OD Kaynak, RJT Erkek / Erkek ve Kelepçe Ucu olarak mevcuttur
Boyutlar: 1 "- 4"
Sıcaklık aralığı: -10 ° C ila 120 ° C
Basınç aralığı: 10 Bar'a kadar (20 ° C'de su)
Gömlekler FDA gerekliliklerine uygundur
Tahrikli versiyon mevcut
Standart | 3A, SMS, DIN, ISO, RJT, IDF | |
Ürünle temas eden çelik parçalar | AISI304 / AISI316L | Malzeme inceleme raporu ile sağlanır |
Diğer çelik parçalar | AISI304 | |
Boyut | 3/4 "~ 6", DN20 ~ DN150,19mm ~ 152.4mm | |
Mühür malzemesi | EPDM / VMQ / FPM | Tüm conta malzemeleri FDA21CFR117.2600 ile uyumludur |
Çalışma basıncı | ≤10bar (145 psi) | |
Hava aktüatörü için besleme basıncı | 5 ~ 8 (0 ~ 116 psi) | |
Çalışma sıcaklığı | EPDM: -14 ~ 248ºF (-10 ~ 120ºC) | |
VMQ: -58 ~ 356ºF (-50 ~ 180ºC) | ||
FPM: 22 ~ 446ºF (-30 ~ 230ºC) | ||
Diğer malzemeler istek üzerine mevcuttur | ||
Sterilizasyon sıcaklığı | 302ºF (150ºC, maks. 20 dakika) | |
Dış yüzey işleme | Ra16 ~ 32uin (o.4 ~ 0.8um) | |
İç yüzey işleme | Ra32 ~ 64uin (o.8 ~ 1.6um) | |
Bağlantı biter | alın kaynağı, kelepçeli uçlar, erkek uçlar, flanş uçları | |
Pnömatik kafa | Normalde kapalı (NC) - Hava açılır, yay kapanır | |
Normalde açık (NO) -Air kapanır, yay açılır | ||
Havadan havaya (AA) -Air açılır, hava kapatılır |
1. Yuva ve conta, tümü FDA 21CFR177.2600 ile uyumlu NBR (Nitril), VMQ (Silikon) veya Viton (FPM) olabilir.
2. Uç bağlantı, talep üzerine alın kaynaklı, sıhhi kelepçe, dişli, flanşlı, I-line veya diğerleri olabilir.
3. Tutamak: 3 konumlu çekme kolu;saf paslanmaz çelik veya plastik kapaklı çok konumlu tutamak.
4. Aktüatör: pnömatik paslanmaz çelik aktüatör (dikey tip), pnömatik alüminyum aktüatör (yatay tip), elektrikli aktüatör.
5. Kontrol: konum sensörü, C-top kontrolör, C-top kontrolör (AS-I)
Ayrıca sıhhi kelebek vana, sıhhi akış yönlendirme vanası, sıhhi CPM vanası, sıhhi düzenleyici kontrol vanası, sıhhi diyafram vanası, sıhhi küresel vana, sıhhi örnekleme vanası, sıhhi güvenlik vanası, sıhhi basınç düşürücü vana, sıhhi dirsek, sıhhi tee, sıhhi redüktörler tedarik ediyoruz , sıhhi birlikler, sıhhi kelepçe, sıhhi yüksük, sıhhi boru kelepçeleri, sıhhi temizlik topu, sıhhi gözetleme camı, sıhhi tesisat rögar kapağı, sıhhi süzgeç, filtreler ve diğer sıhhi boru bağlantı parçaları ...
