Ürün ayrıntıları:
|

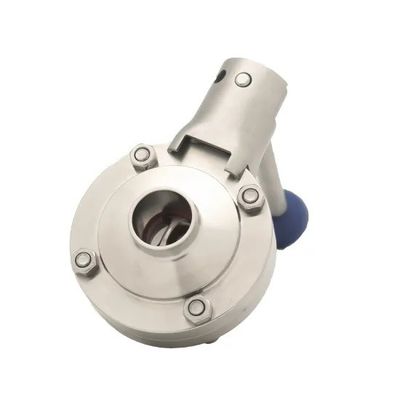

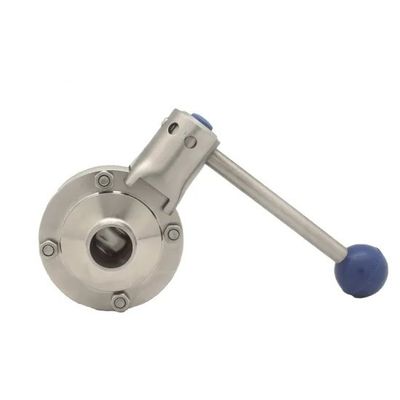

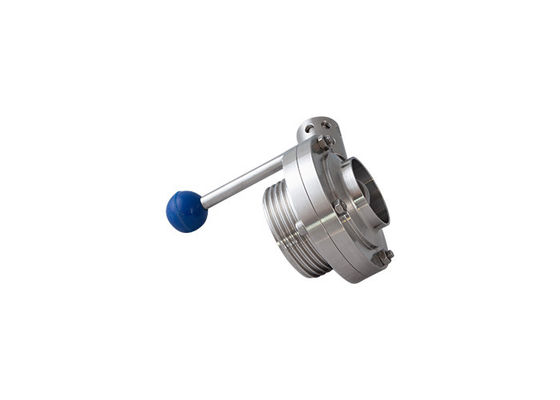

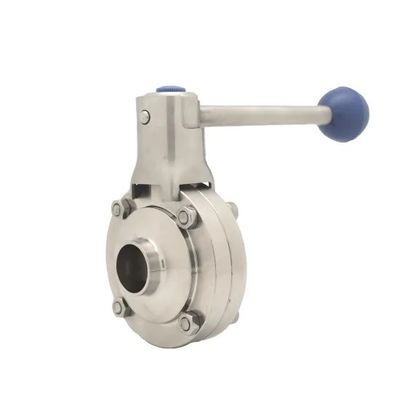

| Malzeme: | SS316L | stil: | Kelebek Hijyenik Vana |
|---|---|---|---|
| Bağlantı türü:: | Alın Kaynaklı Uçlar | boyut: | 1/2 "-12" |
| Standart: | 3A ASME BPE | Adedi: | 1 bilgisayar |
| Vurgulamak: | 2 Inch Butt Weld Butterfly Valve,Butt Weld Hygienic Butterfly Valve,2 Inch Butterfly Hygienic Valve |
||
Kelebek vanalar manuel veya pnömatik olarak çalıştırılabilir.Farklı sistem gereksinimlerini karşılamak için çok çeşitli manuel kontroller vardır.Pnömatik kontroller yatay ve dikey, tek, çift etkili ve modülasyonlu olabilir.Kontrol üstleri ve yakınlık ile donatılabilirler Bira, içecek, süt ürünleri, meyve suyu, eczane, biyolojik vb. Gibi birçok alanda yaygın olarak uygulanır.
Teknik parametreler
| Standart | 3A, SMS, DIN, ISO, RJT, IDF | |
| Ürünle temas eden çelik parçalar | AISI304 / AISI316L | Malzeme inceleme raporu ile sağlanır |
| Diğer çelik parçalar | AISI304 | |
| Boyut | 3/4 "~ 6", DN20 ~ DN150,19mm ~ 152.4mm | |
| Mühür malzemesi | EPDM / VMQ / FPM | Tüm conta malzemeleri FDA21CFR117.2600 ile uyumludur |
| Çalışma basıncı | ≤10bar (145 psi) | |
| Hava aktüatörü için besleme basıncı | 5 ~ 8 (0 ~ 116 psi) | |
| Çalışma sıcaklığı | EPDM: -14 ~ 248ºF (-10 ~ 120ºC) | |
| VMQ: -58 ~ 356ºF (-50 ~ 180ºC) | ||
| FPM: 22 ~ 446ºF (-30 ~ 230ºC) | ||
| Diğer malzemeler istek üzerine mevcuttur | ||
| Sterilizasyon sıcaklığı | 302ºF (150ºC, maks. 20 dakika) | |
| Dış yüzey işleme | Ra16 ~ 32uin (o.4 ~ 0.8um) | |
| İç yüzey işleme | Ra32 ~ 64uin (o.8 ~ 1.6um) | |
| Bağlantı biter | alın kaynağı, kelepçeli uçlar, erkek uçlar, flanş uçları | |
| Pnömatik kafa | Normalde kapalı (NC) - Hava açılır, yay kapanır | |
| Normalde açık (NO) -Air kapanır, yay açılır | ||
| Havadan havaya (AA) -Air açılır, hava kapatılır | ||
1. Yuva ve conta, tümü FDA 21CFR177.2600 ile uyumlu NBR (Nitril), VMQ (Silikon) veya Viton (FPM) olabilir.
2. Uç bağlantı, talep üzerine alın kaynaklı, sıhhi kelepçe, dişli, flanşlı, I-line veya diğerleri olabilir.
3. Tutamak: 3 konumlu çekme kolu;saf paslanmaz çelik veya plastik kapaklı çok konumlu tutamak.
4. Aktüatör: pnömatik paslanmaz çelik aktüatör (dikey tip), pnömatik alüminyum aktüatör (yatay tip), elektrikli aktüatör.
5. Kontrol: konum sensörü, C-top kontrolör, C-top kontrolör (AS-I)
Ayrıca sıhhi kelebek vana, sıhhi akış yönlendirme vanası, sıhhi CPM vanası, sıhhi düzenleme kontrol vanası, sıhhi diyafram vanası, sıhhi küresel vana, sıhhi örnekleme vanası, sıhhi emniyet vanası, sıhhi basınç düşürme vanası
