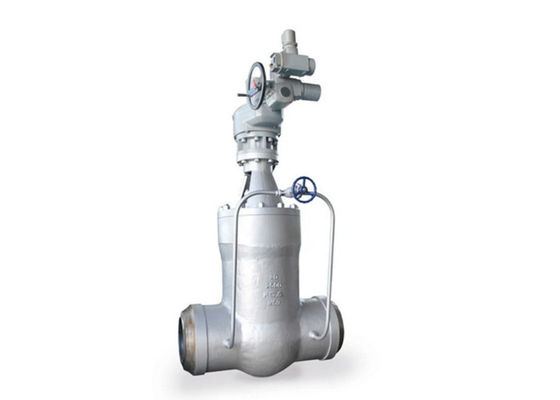

Düz Dökme Çelik Basınç Contalı Sürgülü Vana

Dökme Çelik Basınç Contası Bonnet Endüstriyel Sürgülü Vana

Esnek kama, oturma yüzeylerinin birbirine göre hareket etmesine izin veren ve böylece termal genleşme veya boru yüklerinden dolayı gövde oturma yerlerinin bozulmasını telafi eden merkezi bir göbeğe sahip tek parçalı, tam kılavuzlu bir döküm takozdur.Yuva halkası ve kama oturma yüzü, kama ve yuva halkasının açılma ve kapanma sırasında kayma temasını en aza indirmek için dikeyden 9 ° 'lik bir açıyla ayarlanır.

Kama eylemleri, düşük diferansiyel basınçlı hizmetlerde sıkı bir sızdırmazlık sağlamaya yardımcı olur.Esnek kama yapısı, vananın soğukta kapatılıp sıcakken açılabildiği hizmetlerde kamanın yapışmasına veya takılmasına karşı direnç gösterir.Çok yüksek fark basınç hizmetlerinde yüksek yaşam döngüsü kapasitesi sağlamak için oturma yüzeyleri Stellite®6 ile sert kaplanmıştır.

Kapı, kapalıyken ilk enerji vermeyi sağlamak için yayla yüklenmiş iki diski kullanan ve bir korozyon rezerv yayı ile bir kapı tutucusu tarafından bir arada tutulan bölünmüş bir tasarımdır.Geçit, aşağı akış koltuğuna etki eden birincil sıvı basıncına dayalı yuva sızdırmazlığına dayanır.Koltuklarda kama hareketi veya ekstra yükleme yoktur, bu da önemli ölçüde daha düşük çalışma torku sağlar.Kapatma sırasında, kapının alt kısmında, onu koltuklar arasında yönlendirmek ve yayı yeniden sıkıştırmak için bir eğim vardır.

Sürgülü Vana Faydaları

• Tam açıldığında küçük sürtünme ve minimum basınç düşüşü
• Sızıntıları ortadan kaldırır
• Yükselen mil konfigürasyonları görsel incelemeleri kolaylaştırır
• Yükselmeyen gövde konfigürasyonları, yer altı veya alanın sınırlı olduğu alanlar için idealdir
• Bir sürgülü vanayı açarken veya kapatırken enerji tasarrufu sağlayarak verimliliği artırın

Sürgülü Vanalar için Malzeme Seçimi

• Karbon Çelik (A105-WCB, WCC)
• Düşük Sıcaklık Karbon Çelik (LF2-LCC, LCB)
• Paslanmaz Çelik (SS304, SS304L, SS316, SS316L, SS347, 904L)
• Düşük Alaşımlar (F1-WC1, F11-WC6, F22-WC9)
• Yüksek Alaşımlar (F5-C5, F9-C12, F91-C12A, F62-CN3MN, F20-Alloy 20)
• Dubleks ve Süper Dubleks (2205-4A, 2507-5A, S32760-6A)
• Bronz (C95800, C95500, C95400)
• Inconel (Inconel 625, Inconel 825)

Açıklamalar: Yukarıdaki malzemeler vana gövdesine uygulanabilir.Vana bileşeni malzemesi için JIEYU ile iletişime geçin.
