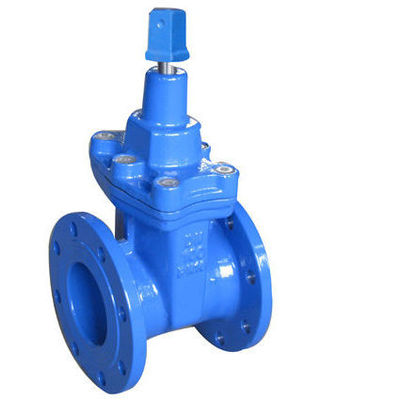

Büyük resim :  PN10 Metal Oturmalı Sürgülü Vana, Kök Contalar Esnek Oturmalı Vanalar

Ürün ayrıntıları:
Menşe yeri: Çin
Marka adı: OEM
Sertifika: WRAS / UL / CE / FM / ISO 9001
Model numarası: OEM
Ödeme & teslimat koşulları:
Min sipariş miktarı: 1 takım / adet
Fiyat: USD 10 ~ 10,000 /pcs
Ambalaj bilgileri: deniz teslimatı ve malları korumak için sağlamlaştırma kontrplak kasa takımı
Teslim süresi: ödeme yapıldıktan sonra 25 gün içinde
Yetenek temini: 99.000 adet / ay

PN10 Metal Oturmalı Sürgülü Vana, Kök Contalar Esnek Oturmalı Vanalar

Açıklama
boyut: DN40'tan DN 1200'e Basınç: PN10, PN 16
uzunluk: DIN F4 / F5 veya BS5163A Sıcaklık: -20 ~ 80 C
Vücut: sfero GGG40, DI GGG 50, dökme demir GG25 kama: demir kaplama EPDM / NBR
flanş: DIN 3352, JIS 10 K, EN 7005.2 Ölçek: 2.4Mpa ile test gücü
Vurgulamak:

PN10 Metal Oturmalı Sürgülü Vana

,

Kök Contalar Esnek Oturmalı Vanalar

,

PN10 Esnek Oturmalı Vanalar

DIN 3352 F4 Esnek Oturmalı Sürgülü Vana PN10 / 16, Üst Kare Başlık



ÖZELLİKLERİ



⊙ Kumlama

kumlama ile kaplanmış koruyucu yüzey ve yüzey pürüzsüz ve temizdir.



⊙ Düzleştirme koltuğu

Oturma girintisi olmadan pürüzsüz sürekli delik yolu, safsızlığı saflaştırmak kolay değildir.

Sıvıyı hemen yapmak.



⊙ Kauçukla işleme

Hem iç hem de dış, ileri kauçuk vulkanizasyon bilgisi ile kaplanır ve ardından

Kauçuğun elastikiyetinden emin olun ve kesin geometri boyutuna dikkat edin.Kauçuk ve sünek

Dökme demir vana eli neredeyse hiç bir arada.Bu, uzun süreli kullanım nedeniyle düşmeyi önleyebilir.



⊙ Korozyon önleyici

Korozyona dayanıklılık kapasitesini güçlendirmek ve kaliteyi artırmak için hem iç hem de dış toksik olmayan toz epoksi reçine ile kaplanmıştır.

su temini.



⊙ Sağlamlaştırma

Eski sünek demir vana, nonego tarafından etkilendikten sonra kolayca kırılabilir.Durabilir

yırtılma, sfero dökümün iyi mekanik kabiliyetine bağlıdır.



⊙ Üç "○" sızdırmaz halka

Üç "O" - halka ile sızıntı büyük ölçüde azaltılabilir ve "O" - halkası

bu koşul altında basınçla ve suyu durdurmadan değiştirilir.İtme aks ağacı

sürtünme direncini azaltır ve operasyonel torku düşürür.Ve anahtar mühür olabilir

açmadan ve kapatmadan halka.



⊙ Sert yuvarlak gövde

Gövde çok ince bir şekilde kurulur, sert geometri boyutu, vananın iç sızdırmazlığını sağlar.

herhangi bir süreç.



⊙ Hafif

Bu gövde sfero dökümden yapılmıştır, eskilere göre% 20 -% 30 daha hafiftir.Kolayca sabitlenir ve

servis.



Uygulamalar: Bu vana, bu tür yerlerde sabitleme açmak veya kapatmak için sıvı borularında yaygın olarak uygulanır.

su, kanalizasyon bertarafı, elektrik enerjisi, enerji borusu, kimya, nakliye, enerji kaynakları vb.



A. Kök sızdırmazlığı


Üçlü güvenlik sunan üç bağımsız gövde contası:


• Bir NBR silecek halkası, dışarıdan gelecek kire karşı korur.


• 4 NBR O-ringli bir poliamid yatak, galvanik korozyona karşı koruma sağlar.


• Bir EPDM kauçuk manşet sızdırmazlığı, akışta ana hidrolik sızdırmazlık işlevi görür.


B. Gövde / kaput bağlantısı


Valf gövdesi ve kapağın benzersiz montajı, dayanıklı bir sızdırmazlık sağlar:


• Yuvarlak bir kauçuk kapak contası, valf kapağındaki bir girintiye oturarak bunu önler

basınç dalgalanmalarıyla dışarı üflenmekten.


• Paslanmaz çelik kaput cıvataları valf kapağına gömülüdür ve çevrelenmiştir

kaput contası ile ve sıcak eriyik ile kapatılır.Böylelikle korozyon riski yoktur

cıvatalar ortama veya toprağa maruz kalmadığından.



C. Kama somunu


Sabit, entegre kama somunu, hareketli valf parçalarının sayısını azaltarak

korozyon ve arıza riskini en aza indirir.Kama somunu şunlardan yapılmıştır:
Optimum uyumluluk sağlayan yağlama kabiliyetine sahip çinkosuzlaşma dirençli pirinç

paslanmaz çelik saplı.


D. Vulkanize kama


Sfero döküm çekirdek, içme suyu onaylı EPDM kauçuk ile tamamen vulkanize edilmiştir.

dahili ve harici olarak.



Ortama ve mükemmel kauçuk vulkanizasyonuna hiçbir demir parça maruz kalmaz

kauçuğun altında sürünen korozyonu önler.



Kama ve valf gövdesindeki kılavuzlar, ne olursa olsun düzgün bir kapanma sağlar.

yüksek basınç.



Kılavuzlar, milin aşırı yüklenmesini önlediği için güvenli çalışma sağlanır.



Kama geniş bir açık deliğe sahiptir ve çekirdekte boşluk olmadığından durgun

su veya yabancı maddeler toplanamaz ve kirlenmeye neden olamaz.



Tasarım özellikleri:


Spindle contaları O-ring - "KURU DİŞLİ" - basınç altında değiştirilebilir.


Paslanmaz çelik mil, haddelenmiş dişli ve rulmanlı.


Değiştirilebilir mil somunu ile toplam sufrace kauçuklu kama.


Tam geçişli sürgülü vana.


Tüm parçalar korozyona karşı korumalıdır.





WRAS onaylı EPDM ile EN 1074-1 ve 2 / EN 1171'e göre esnek oturmalı sürgülü vana
kauçuk parçalar.


GJS-500-7 (GGG-50) gövdesi ve kaputu.Sabit kama somunlu sfero döküm kaması,

EPDM kauçuk ile tamamen vulkanize edilmiştir.Paslanmaz çelik min.Rulo iplikle% 13 Cr
ve kama durdurma halkası.



Bir naylon yatak, bir EPDM kauçuk manşet ve bir NBR içinde 4 O-ring ile mil sızdırmazlığı

silecek halkası.Bir olukta EPDM kaput contası, havşa başlı kaput cıvataları

kaput contası ve sıcak eriyik ile kapatılmıştır.EPDM'nin "Euro" sızdırmazlık halkaları ile donatılmış soketler

silgi.


DIN 30677-2 ve GSK kurallarına göre epoksi kaplama - dahili ve harici.








Valf geçidi veya kapatma elemanı tipik olarak dökme demir malzemeden yapılmış bir kama şeklindedir

yüksek basınç ve yüksek akış uygulamaları için uygun olacak şekilde yeterince sağlam olacak şekilde.



Esnek bir yatak kapak valfinde, valf takozunun dış yüzeyi bir elastomerik ile kaplanmıştır.

yüksek çalışma basınçlarında bile kabarcık geçirmez bir sızdırmazlık sağlayacak şekilde malzeme.



Valf kaması, valfi ilerletmek veya geri çekmek için dişli bir mil döndürülerek çalıştırılır.

vana muhafazasının su yolu içindeki kama.



Valf kapandığında, kenardaki esnek malzeme, iç kısımda kabarcık geçirmez bir sızdırmazlık oluşturur

valf gövdesinin yüzeyi.Vana işletim sistemindeki kir veya diğer kirlilikler,

kamanın eksik sızdırmazlığı veya başka bir arıza.



Mevcut buluşun başka bir amacı, bir esnek yuvalı kapak valfi sağlamaktır.

Yapım sırasında ortaya çıkan veya vanaya taşınan ürüne eklenen kirlenmenin zararlı etkilerinin kolayca üstesinden gelen gelişmiş kama operatör sistemi.



Mevcut buluşun bu ve diğer amaçları,

ekli açıklama ve çizimler, bir valf içeren bir valf düzenlemesinde verilmiştir.

bir su geçiş yolunu ve valf geçiş yolu içinde bir valf yuvasını tanımlayan mahfaza.



Mahfaza geçiş yolu içine yerleştirilmiş bir valf takozu bir çalışma yönü boyunca hareket eder

Valften su akışını engellemek için valf yuvası ile temas halinde kapalı bir konum arasında

geçiş yolu ve valf geçidinden su akışına izin veren açık bir konum.



Kamanın her iki tarafında valf muhafazasının içine bir çift aralıklı yol yerleştirilmiştir.

ve çalışma yönü boyunca uzanır.Valf takozu üzerinde taşınan bir çift karşılıklı kanat,

her yolda seyahat edin.Valf kamasına bağlanan bir valf gövdesi, valf kamasını valf açık ve valf kapalı konumları arasında karşılıklı gidip gelme yönlerinde hareket ettirir.



Paletlerle yuvarlanma bağlantısı için makaralar kanatlarda taşınır ve sıyırıcı bıçaklar

raylardan kirlenmeyi kazımak için silindirlere bitişik kanatlarda taşınır.



Parçalar astarlı veya astarsız sağlanabilir.Kanadın makarasız sağlanması

bir hafif yükleme uygulaması, örneğin, hat tercihen bir astarsız sağlanır.



Bir hafif yükleme durumu, örneğin, yatay olarak yönlendirilmiş bir aracın üst ucunda ortaya çıkabilir.

valf düzenlemesi.Bununla birlikte, örneğin altta olduğu gibi ağır yükleme koşullarında

yatay olarak çalıştırılan bir valf düzenlemesinin ucunda, kanatların sağlanması tercih edilir

yük taşıyan makaralar ile.



Bu durumda, rayın genel olarak U-şekilli bir astarla sağlanması da tercih edilir.

enine kesit ve paslanmaz çelik gibi sağlam bir malzemeden yapılmıştır.



Özellikler:



HAYIR

Bölüm adı

Malzeme

1

Vücut

Sünek dökme demir

2

Kama

Sfero döküm + EPDM

3

Kök somun

ZCuAl10Fe3 Tunç

4

Conta

EPDM

5

Bonnet

Sünek dökme demir

6

Rakor contası

ZCuAl10Fe3 Tunç

7

Kök

2Cr13 SSx 20Cr13

8

Bez

Sünek dökme demir

9

Lastik silecek

EPDM / NBR

10

El çarkı

Sünek dökme demir









UYGULANABİLİR STANDARTLAR

⊙ Amerikan Standardı
ANSI / AWWA C509'a göre tasarım
ASME B16.10-2000 (ISO 3 serisi) ile yüz yüze boyut
KOBİ / ANSI B16.42-1998 için flanş ve delme


⊙ İngiliz Standardı
BS5163, BS5150'ye göre tasarım
Yüz yüze boyut BS5163'e (ISO 3 serisi, ISO19 serisi)
BS4504 part1'e (EN1092) flanş ve delme


⊙ Almanya Standardı
DIN3352'ye göre tasarım
DIN3202'ye göre yüz yüze boyut (F4: ISO 14 serisi; F5: ISO 15 serisi)
BS EN1092'ye göre flanş ve delme

Uygulamalar:Bu vana, bu tür sularda sabitlemeyi açmak veya kapatmak için sıvı borularında yaygın olarak uygulanır,

kanalizasyon bertarafı, elektrik enerjisi, enerji borusu, kimya, nakliye, enerji kaynakları vb.
