Ürün ayrıntıları:
|
Malzeme: | TP316L Paslanmaz Çelik | Bağlantı türü: | Dişli Kenarlar |
---|---|---|---|
boyut: | 2 | alaşım: | T304 veya T316L |
Standart: | 3A ASME BPE | stil: | Kelebek vana |
Vurgulamak: | 2 '' Sıhhi Kelebek Vanalar,Tam Geçişli Hijyenik Kelebek Vanalar,EPDM Yatak Hijyenik Kelebek Vanalar |

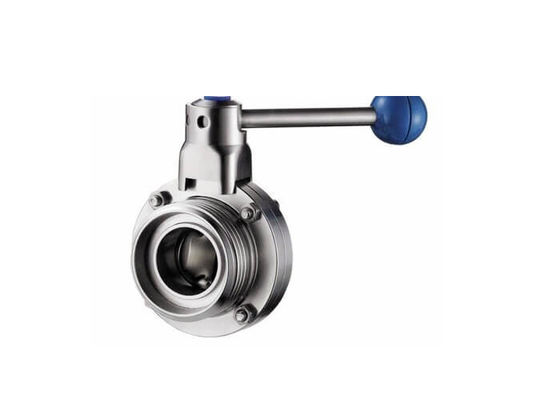

Tam Geçişli 2 '' Çekme Saplı Hijyenik Kelebek Vanalar, Manuel Tip
Özellikleri:
Proses boru sistemlerinde izolasyon ve kontrol için yaygın olarak kullanılan dişli / dişli uçlu manuel tip hijyenik kelebek vanadır.Bu kelebek vana manuel olarak çalışır.
Özellikler:
Mevcut boyutlar: 1/2 "ila 4" (1/2 ", 3/4", 1 ", 1 1/2", 2 ", 2 1/2", 3 ", 4"); DN15 - DN100 ( DN15, DN20, DN25, DN40, DN50, DN65, DN80, DN100).
Malzeme: Vana gövdesi ve disk malzemesi AISI 304 veya AISI 316L, 304L olabilir ve isteğe bağlı olarak 316 malzemeler mevcuttur.
Maks. Alan sayısıçalışma basıncı: DN25 / 1 "-DN100 / 4" için 145psi (10bar);DN125 / 5 "-DN150 / 6" için 116psi (8bar);DN200 / 8 "-DN300 / 12" için 73psi (5bar).
Sıcaklık aralığı: EPDM yuvalı 14 ~ 248 ° F (-10 ~ 120 ° C), VMQ (Silikon) yuvalı -58 ~ 356 ° F (-50 ~ + 180 ° C).
Çalışma: Ürün fotoğrafının gösterdiği gibi 4 konumlu çekme kolu
Bitiş bağlantıları: iplik / iplik
Yüzey işleme: Ra 16 ~ 32µin (0.4 ~ 0.8µm), Ra 32µin varsayılandır.
Seçenekler:
Vana gövdesi ve disk malzemesi AISI 304 veya AISI 316L, 304L olabilir ve isteğe bağlı olarak 316 malzemeler mevcuttur.
Yatak ve conta EPDM, VMQ (Silikon) veya Viton (FPM) olabilir ve tümü FDA 21CFR177.2600 ile uyumludur.
Uç bağlantı, talep üzerine alın kaynaklı, sıhhi tri-kelepçe, dişli, flanşlı, I-line veya diğerleri olabilir.
Kollar: 4 konumlu çekme kolu;plastik kapaklı veya saf paslanmaz çelik çok konumlu tutamak.
Açıklamalar:
Çelik | Ürünle temas eden çelik parçalar | AISI 304 veya 316L | Malzeme inceleme raporu ile sağlanır |
Diğer çelik parçalar | AISI 304 | ||
Mühür malzemesi | Standart | EPDM | Tüm conta malzemeleri FDA 21CFR117.2600 ile uyumludur |
Seçenekler | VMQ / Viton (FPM) | ||
Basınç | Çalışma basıncı | ≤145psi (10bar) | |
Hava aktüatörü için besleme basıncı | 70 ~ 116 psi (5 ~ 8 bar) | ||
Sıcaklık | Çalışma sıcaklığı |
EPDM: 14 ~ 248 ° F (-10 ~ 120 ° C) VMQ (Silikon): -58 ~ 356 ° F (-50 ~ + 180 ° C) Viton (FPM): -22 ~ 428 ° F (-30 ~ + 220 ° C) |
|
Sterilizasyon sıcaklığı | 150 ° C (302 ° F), Maks.20 Dakika | ||
Yüzey işleme | İç yüzey işleme | Ra 16 ~ 32µin (0.4 ~ 0.8µm) | |
Dış yüzey işleme | Ra 32 ~ 64µin (0.8 ~ 1.6µm) | ||
Bağ | Uç bağlantıları: alın kaynaklı, sıhhi kelepçe, erkek ve dişi dişli, flanşlı, I-line veya istek üzerine diğerleri. |
Kimyasal Bileşimler:
Elementler | 316L (ağırlıkça%) |
C / Maks. | 0.035 |
Mn / Maks | 2.00 |
P / Maks | 0.045 |
S / Maks | 0,005 - 0,017 |
Si / Max | 1.00 |
Ni | 10.00 - 14.00 |
Cr | 16.00 - 18.00 |
Pzt | Yok |
Fe | Bal. |
Cu | Yok |
N | Yok |
Mekanik özellikler:
Derece | Gerilme direnci (Mpa) |
Akma dayanımı (Mpa) |
Uzama (%) |
Sertlik (HRB) |
316L |
485 |
≥170 |
≥35 |
≤90 |
Kalite güvencesi:
1. Malzeme Kontrollü ve Hassas İşlenmiş.
2. Kolayca kaynaklanabilir
3. Hızlıca monte edin
4. Yüksek korozyona dayanıklı
5. Uzun hizmet ömrü
6. Emniyet Stok Sistemi.
7. İyi paketlenmiş
8. Hızlı teslimat
9. Yüzey Cilası: # 180 Grit, # 320 Grit
Uygulamalar:
NYHAU'nun paslanmaz çelik sıhhi vanaları, çok çeşitli imalat endüstrilerine uygulanabilir:
1. Yiyecek ve İçecek
2. Süt
3. Şarap ve Bira Fabrikası
4. Kozmetik
5. Eczane
6. Biyoteknoloji
