Ürün ayrıntıları:
|
Malzeme: | Paslanmaz çelik | Uygulama: | Genel |
---|---|---|---|
Basınç: | Orta Basınç | güç: | Manuel |
Medya sıcaklığı: | Normal sıcaklık | Ürün adı: | küresel vana kaynaklı tip |
Bağ: | kaynak | paketleme: | Esnek grafit |
Subap sapı: | 2Cr13.304.316 | Anahtar kelimeler: | tüm kaynaklı küresel vana |
Çalışma sıcaklığı: | ≤250 ℃ | Nominal basınç: | 1,6 MPa / 2,5 MPa / 4,0 MPa |
Vurgulamak: | OEM Dövme Çelik Küresel Vana,Orta Basınçlı Dövme Çelik Küresel Vana |

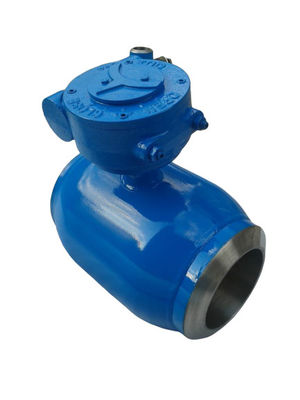

Su / Buhar İçin Mühür Dövme Çelik Küresel Vana Kaynaklı Tip Korozyon Önleyici
1/4 "-24" serisinden tamamen kaynaklı fitilli yüzer küresel vanalar, diğer flanş bağlantılı ürünlerle uyumlu olmalarını sağlamak için flanş bağlantı yöntemini kullanır.Vana değiştirme işlemi oldukça uygundur Bu tür vanalar boru hattı dalları, yer altı boru hattı, gaz dağıtım ekipmanı, sıvı depolama cihazı, tünel inşaatı vb.
Vana açıklığı: yassı çelik tutamak (standart yapılandırma) / sonsuz tekerlek (isteğe bağlı yapılandırma);motor tahrikli / pnömatik tahrikli / hidro tahrikli (isteğe bağlı yapılandırma)
Orta: su, yağ, gaz
Temel olarak şunları içerir: tamamen kaynaklı küresel vana, flanş ucunda kaynaklı küresel vana, gömülü uzatma çubuğu ile tamamen kaynaklı küresel vana.Malzemeler WCB (A105), 304, 304L, 316, 316L, vb .;
Ürün tanıtımı
Tüm kaynaklı küresel vana malzemesi:
1): Vana gövdesi: karbon çeliği ST37.0, A106-B;20 numaralı çelik
2): Küre: Paslanmaz çelik 304 veya 316
3): Kök: 2Cr13
4): gövde contası: perfloro benzeri tutkal
5): Küre conta: PTFE (PTFE + C)
Tüm kaynaklı küresel vanaların standart özellikleri:
1): Yol: DN15 ~ 600
2): Basınç: PN 16 ~ 64
3): Çalışma sıcaklığı: -29 ° C ~ +200 ° C
4): Tüm kaynaklı küresel vana ortama uyum sağlar: su, yağ, doğal gaz
5): Tüm kaynaklı küresel vana çalışma modu: su, yağ, doğal gaz
Müşteri Bildirimi:
1. Müşterilerin ürünler için özel gereksinimleri varsa, sipariş sözleşmesinde aşağıdaki talimatları sağlamaları gerekir:
a.Yapı uzunluğu
b.Bağlantı türü;
c.Nominal çap
d.Ürün kullanım ortamı ve sıcaklık ve basınç aralığı;
e.Test, muayene standartları ve diğer gereksinimler.
2. Fabrika, müşterinin özel gereksinimlerine göre çeşitli sürüş cihazlarını yapılandırabilir.
3. Belirlenen vana tipi ve modeli müşteri tarafından sağlanmış ise müşteri, modelinin anlamını ve gereklerini doğru bir şekilde açıklamalı, arz ve talep taraflarının anlayıp mutabık kalması şartıyla sözleşmeyi imzalamalıdır.
4. Vadeli işlemler ve sipariş veren müşteriler için lütfen mektubu arayarak vana modelini, özelliklerini, miktarını, teslimat zamanını ve yerini ayrıntılı olarak belirtiniz.Ve toplam sözleşme bedelinin% 30'unu peşin ödeyen tedarikçi üretime hazırdır.
Vana Tipi: trunnion monte küresel vana | |
Bağlantı Türü: kaynak | |
Nominal Basınç: 1.6MPa / 2.5MPa / 4.0MPa | |
Malzeme: Valf Gövdesi / Kaput: A105,304,316A; Valf Sapı: 2Cr13,304,316; |
|
Uygun Ortam: su, buhar, gaz vb. | |
Uygun Sıcaklık: (≤250 ℃) | |
Tasarım ve Üretim: GB / T 12237'ye uygun | |
Test: GB / T 26480'e uygun | |
Vana Ömrü: Kullanım sıklığına göre belirlenir ve kurulum yeri |
|
Teslimat Süresi: Özelleştirilmiş vanalar genellikle 30 ~ 45 gündür;Stok vanaları genellikle 5 gün içinde. |
Tamamen kaynaklı küresel vana, dikişsiz bir çelik boru ile kaynaklanmıştır.Valfın tamamı cıvatasızdır ve çarpışmalardan ve döküm kum deliklerinden dolayı dış sızıntıya sahip değildir.Hafiftir ve taşınması ve kurulumu kolaydır.Koltuk, yaylar veya kelebek yaylar ile yüklenecek şekilde tasarlandığından basınç ve sıcaklık değişikliklerine adapte edilebilir, basınç ve sıcaklık aralığında herhangi bir sızıntı oluşturmaz.
DN
|
1,6 MPa / 2,5 MPa / 4,0 MPa
|
|||
L
|
H
|
Bir
|
B
|
|
150
|
457
|
340
|
172
|
154
|
200
|
521
|
410
|
223
|
203
|
250
|
559
|
470
|
278
|
255
|
300
|
635
|
525
|
329
|
305
|
400
|
838
|
675
|
413
|
387
|
500
|
991
|
900
|
516
|
489
|
600
|
1143
|
1075
|
619
|
591
|
700
|
1346
|
1200
|
721
|
695
|
800
|
1524
|
1350
|
825
|
797
|
1000
|
1900
|
1800
|
1020
|
995
|
1200
|
2180
|
2100
|
1220
|
1195
|
1. Şehir gazı: çeşitli besleme hatları için gaz çıkış boru hatları, ana hatlar ve besleme hatları.
2. Merkezi ısıtma: büyük ısıtma ekipmanı çıkış boru hattı, ana hat, şube hattı.
3. Isı değiştirici: Boru hattı ve her devre açılır ve kapanır.
4. Çelik tesisi: çeşitli akışkan boru hatları, egzoz gazı seçim boru hatları, gaz ve ısı tedarik boru hatları, yakıt besleme boru hatları.
5. Çeşitli endüstriyel ekipman: çeşitli ısıl işlem boruları, çeşitli endüstriyel gaz ve ısı boruları.
