Ürün ayrıntıları:
|
Standart: | BS5351 | fonksiyon: | Boşaltma Vanası |
---|---|---|---|
Uygulama: | Endüstriyel Kullanım, Su Endüstriyel Kullanım, Ev Kullanımı | yapı: | Yüzer Küresel Vana |
Vücut: | 4A (2205), 5A (2507), C5, C12A, Wc6, Wc9, Inconel 625 | Oturma yeri: | 4A (2205), 5A (2507), C5, C12A, Wc6, Wc9, Inconel 625 |
Vurgulamak: | DN15 Yumuşak Oturmalı Küresel Vana,Dövme Yumuşak Oturmalı Küresel Vana,4A2205 Gövde Yumuşak Oturmalı Küresel Vana |

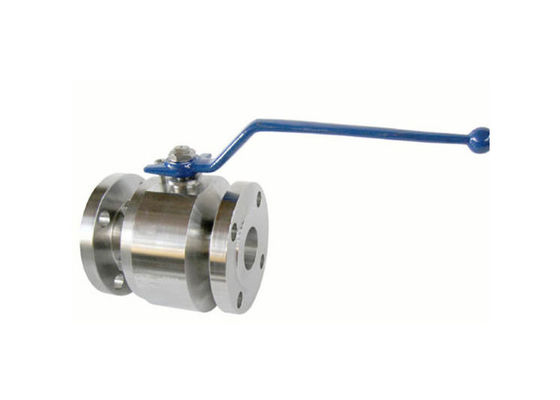

3PC Dövme Paslanmaz Çelik Boy Küresel Vana Flanşlı
PASLANMAZ KÜRESEL VANA ÖZELLİKLERİ VE ÖZELLİKLERİ
Discover Vana, Jomar Vana, Nibco Vanalar, Direkt Malzeme Küresel Vanalar, Duda Dizel Küresel vanalar, Apollo vanalar ve Grainger gibi herhangi bir hırdavatçıda bulunan vanaların yerine 2 parçalı ve 3 parçalı Paslanmaz Küresel Vanalarımız kullanılabilir.
2 PARÇALI KÜRESEL VANA VE 3 PARÇALI KÜRESEL VANA TEKNİK BİLGİ VE ÖZELLİKLERİ
Vanalar, uygun oldukları boru veya diş ölçüsüne göre boyutlandırılır.Bu nedenle, 2 "dişli bir dişli küresel vana, 2" Vana olarak sınıflandırılacaktır.
KÜRESEL VANA NASIL ÇALIŞIR:
Küresel vana, akışı kontrol etmek için bir koltukta dönen bir delinmiş bilyeden yararlanan çeyrek dönüşlü bir küresel vana olarak düşünülebilir.Bu içi boş top, içinden geçen belirli boyuttaki bir borunun ID'sine sıkılmıştır.Bu oyuk delik boru ile hizalandığında, açılır ve akışa izin verilir.Bu oyuk delik, kol ile 90 derece döndürüldüğünde kapanır ve akış durur.Vana kolu boru ile aynı hizadayken akış açıktır ve kol boruya 90 derecelik açı yaptığında akış kapanır.Paslanmaz Çelik vanalar, performansı etkilemeden akışı birçok kez tekrar tekrar açıp kapatabildikleri için güvenilirdir.Uzun süre kullanılmadıktan sonra bile güvenli bir şekilde kapanırlar.
ÇALIŞMA BASINCI (PSI)
1000 psi PN63 olarak derecelendirilen bu SS Küresel Vanalar, neredeyse tüm endüstrilerde günlük kullanım için mükemmeldir.Camlock bağlantı parçaları ve Kaplinlerle birlikte iyi çalışırlar.
1000 WOG (SU, YAĞ, GAZ)
WOG su, yağ ve gaz anlamına gelir.Bu Paslanmaz Küresel vanalar, geniş bir aralığı kapsayan paslanmaz Çelik ve PTFE ile uyumlu tüm malzemeler için uygundur.Diğerlerinin yanı sıra su, yağlar, gaz (hava), alkol, yakıtlar ve hafif asitler ve alkaliler dahil.
CONTALAR (PTFE)
Ana Yuva contası, SS Küresel Vanayı Kimyasal ve ısıya dayanıklı hale getiren Teflon'dur (PTFE).Sapın yakınındaki 3 contanın tümü, Kök Salmastra Contası, Kök Contası ve gövde contası dahil olmak üzere PTEF'dir.
DİŞLİ VANA
Paslanmaz çelik dişli küresel vanamız, her iki ucunda Dişi NPT Dişleri ile üretilmiştir.Tüm NPT dişlerinde olduğu gibi, bunlar bir boruya takıldığında sızdırmaz olacak şekilde tasarlanmıştır.Erkek NPT Dişleri veya paslanmaz çelik flanşlı küresel vanalar gibi diğer uçlar istek üzerine mevcuttur.
TAM PORT VANA
Tam yollu küresel vanalarda, boru çapı, deliğin iç çapının Borunun kimliğine eşit olduğu vana boyunca sabit tutulur.Bu, sabit bir akış hızıyla sonuçlanan herhangi bir akış kısıtlaması olmadığı anlamına gelir.Tam geçişli valfler olarak da anılan ana faydalar, kavitasyonun azaltılması ve basınç düşüşüdür.
DÖKÜM
Paslanmaz Çelik Küresel Vanalar hassas döküm olup, döküm AD2000-WO onaylıdır.Küresel Vananın Tüm Islanan Parçaları 316 Paslanmaz Çeliktir. Hassas döküm, yıllarca kullanılmadığında bile tekrar tekrar işlev görebilen dayanıklı bir ürünle sonuçlanır.
VANA KOLU
Tüm valf kolları plastik kapaklı 304 Paslanmaz Çeliktir.Gövde tutamacında Patlama Önleyici Tasarım bulunur.Kol, vana ile hizalandığında Akış açılır ve kol dikey olduğunda akış kapanır.
KOLLU KİLİTLEME CİHAZI
Vana kolunun kapatıldıktan sonra yerine kilitlenmesini sağlayan kilit SS304'ten üretilmiştir ve her Vana ile birlikte standart olarak verilir.Kolu açmadan önce bu kilitleme cihazını yukarı kaldırmak için özen gösterilmelidir, aksi takdirde hareket etmeyecektir.
ONAYLAR VE MUAYENE TESTLERİ
PED97 / 23 / EC (CE0035 onaylı) AP1598;EN12266 muayene testleri.Basamaklar aşağıdaki Onaylara sahiptir ASME B1.20.1 BS21 DIN299 / 259;ISO228-1;JIS B0203;ISO7 / 1.
