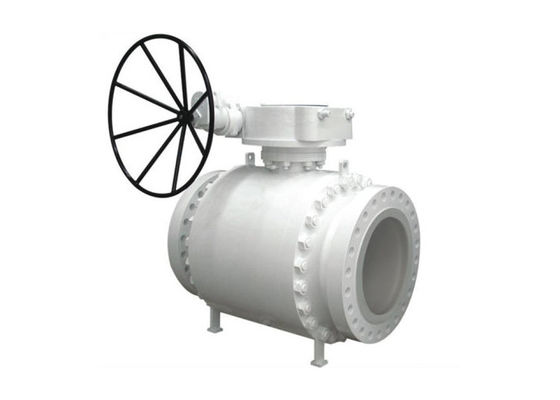

BS5351 Karbon Çelik Turnnion Yumuşak Oturmalı Küresel Vana

Yumuşak Oturmalı Endüstriyel Turnnion Montajlı Küresel Vanalar

Muyluya monte küresel vanalar, boru hatlarındaki ortam akışını durdurmak için kullanılan çeyrek dönüşlü vanalardır.Bu vanalar, akışı başlatmak veya durdurmak için dönen merkezde yuvarlak veya küresel bir diske sahiptir.Bu diske top denir ve içi boş bir merkeze sahiptir.Küresel vanalar son derece çok yönlüdür ve genellikle sıkı kapatmanın gerekli olduğu endüstriyel uygulamalarda kullanılır.

Muyluya monte küresel vanalar, küre için ek destek sağlar.Bu destek bir şaft şeklindedir ve muylu olarak adlandırılır.Muylu, akıştan gelen herhangi bir ilave basıncı emerek valf bilyası ve yuvaları üzerindeki gerilimi azaltır.Muyluya monte küresel vanalar, düşük çalışma torkunun gerekli olduğu yüksek basınçlı, büyük ölçekli uygulamalarda kullanılır.

Tasarım özellikleri

• Tam bağlantı noktası, 1/2 "~ 6" (DN15 ~ DN150)
• WP: SINIF 150-300
• WT: -20 ° C ~ 200 ° C (-4 ° F ~ 392 ° F)
• Yatırım dökümleri
• Patlamaya dayanıklı gövde
• Silikon içermez
• Anti-statik cihaz (seçenek)
• Cihaz kilitleniyor
• Montaj pedi ISO 5211
• Flanş boyutu: ASME B16.5
• Yüz yüze: ASME B16.10

Küresel Vanalar için Malzeme Seçimi:

• Karbon Çelik (A105-WCB, WCC)
• Düşük Sıcaklık Karbon Çelik (LF2-LCC, LCB)
• Paslanmaz Çelik (SS304, SS304L, SS316, SS316L, SS347, 904L)
• Düşük Alaşımlar (F1-WC1, F11-WC6, F22-WC9)
• Yüksek Alaşımlar (F5-C5, F9-C12, F91-C12A, F62-CN3MN, F20-Alloy 20)
• Dubleks ve Süper Dubleks (2205-4A, 2507-5A, S32760-6A)
• Bronz (C95800, C95500, C95400)
• Inconel (Inconel 625, Inconel 825)
