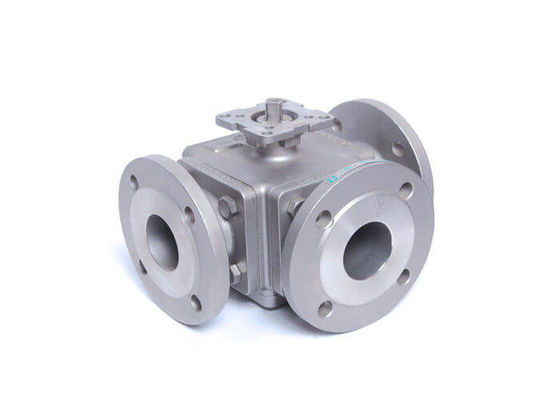

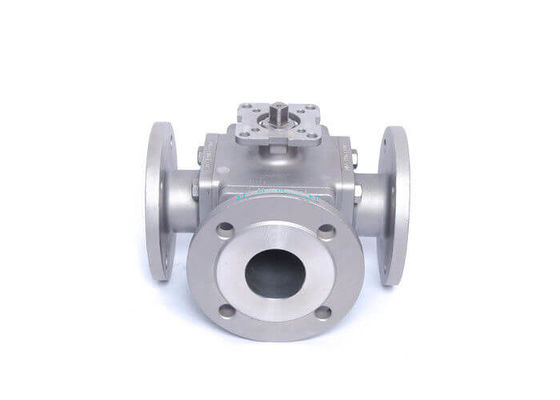

Montaj Pedi ile Küçük Tam Bağlantı Noktalı 3 Yollu Flanşlı Küresel Vana Kare Gövde
wafer küresel vana, doğal gaz, rafinaj, gıdalar, petrokimya vb. dahil olmak üzere bir dizi alanda yaygın olarak kullanılan API608, ASME B16.34, API6D, DIN 3357 vb. tek parça gövde tipi yapı tasarımı Bu vana genellikle düşük basınç (150 ~ 300LB) ve kurulum alanı limiti için kullanılır.
Özellikler ve faydalar
● Tam bağlantı noktası veya bağlantı noktası azaltma
● Yangına dayanıklı tasarım ve inşaat
● Patlamaya dayanıklı gövde
● Düşük tork performansı
● Bilye sapı için anti-statik cihaz
● İsteğe bağlı kilitleme cihazı
● ISO 5211 üst flanş (kolay otomasyon için doğrudan montaj pedi)
Boyut aralığı:
- DN15 ~ DN200
Basınç Değerlendirmesi:
- PN16 PN25 PN40
Sıcaklık aralığı:
- -20 ° C ~ 185 ° C
Üç yollu küresel vana, orta akış yönünün farklı anahtarlama gereksinimleri için Q44L tipi ve Q45T tipine ayrılabilir. "L-PORT" MODEL, orta akış yönünün ve birbirine dik olabilen iki kanalın değiştirilmesini gerçekleştirebilir. bağlanabilir veya kapatılabilir."T-PORT" MODEL, ortamın bölünmesini veya karışık akışını gerçekleştirebilir, yalnızca ortam akış yönünün değiştirilmesini gerçekleştirmekle kalmaz, aynı zamanda üç kanalı birbirine bağlayabilir ve ayrıca herhangi bir kanalı kapatabilir ve diğerini bağlayabilir iki kanal.Vana, kompakt yapı, güzel görünüm ve iyi sızdırmazlık performansı özelliklerine sahiptir.
Basınç | Boyut | L | L1 | D | D1 | D2 | Z-φd | ISO5211 φD |
4-φW |
PN16 | 15 | 130 | 65 | 95 | 65 | 45 | 4-14 | F5 | 4-φ6 |
20 | 160 | 80 | 105 | 75 | 55 | 4-14 | F5-F7 | 4-φ8 | |
25 | 180 | 90 | 115 | 85 | 68 | 4-14 | F5-F7 | 4-φ8 | |
32 | 200 | 100 | 135 | 100 | 78 | 4-18 | F5-F7 | 4-φ8 | |
40 | 220 | 110 | 145 | 110 | 88 | 4-18 | F7-F10 | 4-φ10 | |
50 | 240 | 120 | 160 | 125 | 102 | 4-18 | F7-F10 | 4-φ10 | |
65 | 260 | 130 | 180 | 145 | 122 | 4-18 | F7-F10 | 4-φ10 | |
80 | 280 | 140 | 195 | 160 | 138 | 8-18 | F10-F12 | 4-φ12 | |
100 | 320 | 160 | 215 | 180 | 158 | 8-18 | F10-F12 | 4-φ12 | |
125 | 280 | 190 | 245 | 210 | 188 | 8-18 | F12-F14 | 4-φ16 | |
150 | 440 | 220 | 280 | 240 | 212 | 8-23 | F14-F16 | 4-φ16 | |
200 | 550 | 275 | 335 | 295 | 268 | 12-23 | F14-F16 | 4-φ16 |
Uygulama
Vana esas olarak endüstriyel sirkülasyon suyu temini ve drenajında, kentsel su temini ve drenajında, suyu kesmek ve yıkıcı su darbesinin ortadan kaldırılması için kullanılan pompanın basınçlı su çıkışının yüksek binaları ve otelleri için kullanılır, güvenli çalışmayı garanti eder. boru ağının.Çevresel gereksinimleri tam olarak hesaba katacak şekilde tasarlanmıştır, titreşim yok, gürültü yok, sorunsuz çalışma, otellerin, konutların sessiz olmasını ve güç tasarrufu işlevlerine sahip olmasını sağlıyor.
3 yollu Küresel Vana Gücü
1. Akışkan direnci düşüktür ve direnç katsayısı boru uzunluğuna eşittirh.
2. Yapı basit, küçük boyutlu ve hafiftir.
3. Kompakt ve güvenilirdir ve iyi sızdırmazlık özelliklerine sahiptir.Vakum sistemlerinde de yaygın olarak kullanılmaktadır.
4. İşlem uygundur, açma ve kapama hızlıdır ve dönüş, uzun mesafeli kontrol için uygun olan tam açılmadan tam kapanmaya 90 ° 'dir.
5. Bakım uygundur, bilyeli valf basit bir yapıya sahiptir ve sızdırmazlık halkası genellikle hareketlidir ve sökme ve değiştirme nispeten uygundur.
6. Tamamen açıldığında veya tamamen kapatıldığında, bilyenin sızdırmazlık yüzeyi ve valf yuvası ortamdan izole edilir ve ortam, valfın sızdırmazlık yüzeyinin aşınmasına neden olmaz.
7. Küçükten birkaç milimetreye, birkaç metreye kadar, yüksek vakumdan yüksek basınca kadar geniş bir uygulama yelpazesi uygulanabilir.
