ANSI Standardı 150LB CF8 Paslanmaz Çelik Flanşlı Küresel Vana

Ben sohbet şimdi

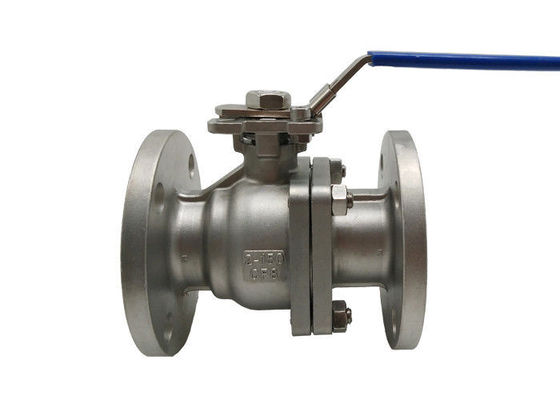

ANSI Standardı 150LB CF8 Paslanmaz Çelik Flanşlı Küresel Vana

ANSI Standardı 150LB CF8 Paslanmaz Çelik Flanşlı Küresel Vana
ANSI Standardı 150LB CF8 Paslanmaz Çelik Flanşlı Küresel Vana ANSI Standardı 150LB CF8 Paslanmaz Çelik Flanşlı Küresel Vana

Büyük resim :  ANSI Standardı 150LB CF8 Paslanmaz Çelik Flanşlı Küresel Vana

Ürün ayrıntıları:
Menşe yeri: Çin
Marka adı: OEM
Sertifika: API ISO Ts CE
Model numarası: OEM
Ödeme & teslimat koşulları:
Min sipariş miktarı: 1 bilgisayar
Fiyat: Negotiable
Ambalaj bilgileri: kontrplak durumda
Teslim süresi: 7-30 iş günü
Ödeme koşulları: L / C, D / A, D / P, T / T, Western Union, MoneyGram
Yetenek temini: 10000PCS / Ağız

ANSI Standardı 150LB CF8 Paslanmaz Çelik Flanşlı Küresel Vana

Açıklama
Kapak: CF8 top: CF8
Koltuk Malzemesi: PTFE boyut: 1/2 "~ 8"
Standart: ANSI yapı: tam liman
Vurgulamak:

150LB Paslanmaz Çelik Flanşlı Küresel Vana

,

CF8 Paslanmaz Çelik Flanşlı Küresel Vana

,

ANSI Standart Flanşlı Küresel Vana

Sınıf 150LB CF8 Paslanmaz Çelik Flanşlı Küresel Vana 2 İnç Saplı Çalıştırma



Teknik Özellikler



paslanmaz çelik 2 parçalı tam port ANSI 150 # flanşlı küresel vanalar genel kimyasal ve endüstriyel uygulamalar için tasarlanmıştır.Bu hassas döküm vanalar, çeyrek turlu mandal kilitleme kolu ile düşük çalışma torku sunar.Sapın çıkarılması, endüstri standardı ISO5211 doğrudan montaj pedi ile elektrikli veya pnömatik aktüatörlerin kolay montajına izin verir.Bu, hassas şaft hizalamasını garanti eder ve ek braketlere ve kaplinlere olan ihtiyacı ortadan kaldırır.Üçlü gövde conta tasarımı, canlı yüklüdür ve kendinden ayarlıdır, aşınma, basınç ve sıcaklık dalgalanmalarını telafi eder.Tüm vanalar API 598'e göre test edilir.

Sınırsız Akış için Tam Bağlantı Noktası
316 Paslanmaz Çelik Gövde, Bilye ve Mil
Blow Out Proof Stem
RTFE Bilyalı Koltuklar Döngü Ömrünü Uzatır ve Torku Azaltır
Üçlü RTFE / Viton Mil Contası Tasarımı, Canlı Yüklü
Mandallı Kilitleme Kolu (Asma Kilitlenebilir)
Aktüatöre Hazır ISO5211 Doğrudan Montaj Pedi
Anti-Statik Tasarım



Basınç Boyut φD L φE φB φC T f N-φh H H1 W M P
Sınıf150 1/2 " 13 108 89 60.5 35 11.5 1.6 4-16 48 79 135 9 9
3/4 " 19 117 98 70 43 11.5 1.6 4-16 53 84 135 9 9
1 " 25 127 108 79.5 51 12 1.6 4-16 64 95 170 11 11
1 1/4 " 32 140 117 89 64 13 1.6 4-16 71 103 170 11 11
1 1/2 " 38 165 127 98.5 73 15 1.6 4-16 76 111 200 14 14
2 " 51 178 152 120.5 92 16 1.6 4-19 85 120 200 14 14
2 1/2 " Daha fazla özellik, serbestçe bize ulaşın
3 "
4 "
5 "
6 "
8 "


Kısaca Giriş



Yüzer küresel vananın yapısı yüzer.Orta basıncın etkisi altında, bilye belirli bir yer değiştirme oluşturabilir ve çıkış ucunun sızdırmazlığını sağlamak için çıkış ucundaki sızdırmazlık yüzeyine bastırabilir.
Yüzer küresel vana basit bir yapıya ve iyi bir sızdırmazlık performansına sahiptir, ancak çalışma ortamına maruz kalan bilyenin yükünün tamamı çıkış sızdırmazlık halkasına iletilir, bu nedenle sızdırmazlık halkası malzemesinin çalışma yüküne dayanıp dayanamayacağını düşünmek gerekir. küresel ortam.Bu yapı, orta ve düşük basınçlı küresel vanalarda yaygın olarak kullanılmaktadır.



Küresel Vana Gücü

1. Sıvı direnci küçüktür ve tam delikli küresel vana neredeyse hiç akış direnci yoktur.


2. Basit yapı, küçük boyutlu ve hafif.


3. İki sızdırmazlık yüzeyine sahiptir ve küresel vananın sızdırmazlık yüzey malzemesi çeşitli plastiklerde yaygın olarak kullanılmaktadır ve iyi sızdırmazlık performansına sahiptir ve tam sızdırmazlık sağlayabilir.Vakum sistemlerinde de yaygın olarak kullanılmaktadır.



Model Seçimi



2PC Tam Liman Yüzer Küresel Vana

Standart ANSI GB JIS DIN
Basınç 300LB PN16 / PN25 / PN40 10.000 / 20.000 PN16 / PN40
Materyal 1) CF8 / SS304 2) CF8M / SS316 3) CF3 / SS304L 4) CF3M / SS316L 5) WCB
Modeli 1) Yüksek Platformlu Model 2) Kulplu Model
