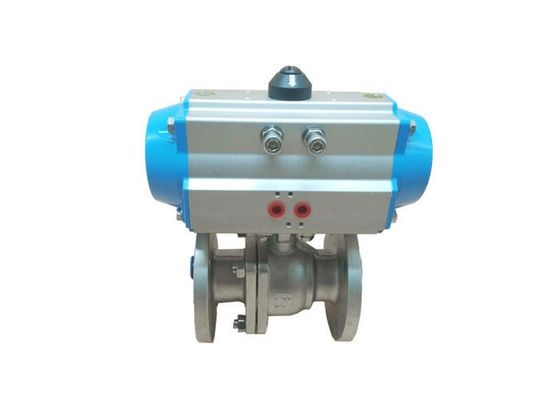

Çift Etkili Flanşlı Pnömatik Aktüatörlü Küresel Vana Kontrol Vanası 150LB
Pnömatik Aktüatörlü Yüksek Sıcaklık Flanşlı Küresel Vana
Daha zorlu uygulamalar için uygun yüksek sıcaklıkta Pnömatik olarak çalıştırılan flanşlı PN16 veya ANSI 150 küresel vana.Tam geçişli, 3 parçalı valf, çeşitli uç bağlantıları, Karbonla doldurulmuş takviyeli PTFE yuva ve conta seçenekleri ile paslanmaz çelik olarak gelir.
Vana, ısı yayma uzantısı (TSM) aracılığıyla güçlü bir pnömatik yay dönüşüne veya çift etkili aktüatöre takılır.
Yapılandırılabilir seçenekler arasında limit anahtarları, solenoid valfler ve konumlayıcılar bulunur.
Ek olarak, pnömatik çeyrek dönüşlü kremayer ve pinyon aktüatörümüz, 5.5 Bar'lık bir pilot basınç gerektiren yerleşik% 30 güvenlik faktörü ile boyutlandırılmıştır ve hem pilot solenoid valf hem de anahtar kutusu için bir Namur arayüzünden yararlanır.
Avantajı
1. Kompakt Boyut ve Hafif Yapı
2. Güvenilir, Uzun Ömürlü Performans
3. Standart "Sıralı" veya "Çapraz Montajlı" Vana - Aktüatör Konfigürasyonları
4. Yay Dönüşlü Tasarım 50 psi'ye Kadar Düşük Hava Beslemesini İçerir
5. Paslanmaz Çelik Dış Trim ve FKM O-Halkalar Standardı
6. Aktüatör Miline Doğrudan Valf Sapı Bağlantısı Boşluğu En Aza İndirir
7. Manuel Geçersiz Kılma Standardı
Teknik Özellikler
- Raf ve pinyon tasarımı döner çeyrek turlu pnömatik aktüatör
- Çift Etkili veya Yay Dönüşlü Versiyon
- Vanaya, limit anahtarı kutusuna ve konumlandırıcıya kolay montaj için ISO5211, DIN3337 ve Namur arayüzleri
- İç ve dış mekan uygulamalarına uygun
- 3Nm'den 13.024Nm'ye (DA versiyonu) ve 4Nm'den 6.584Nm'ye (SR versiyonu) tork çıkışı
- Nikel kaplı pinyonlu alüminyum alaşımlı gövde
- ± 5 ℃ hareket durdurma ayarı ile 90 ° hareket açısı
- -20 ℃ ile + 80 ℃ arasındaki sıcaklıklarda 2 bardan 8 bara kadar çalışma basıncı
Teknik veri
Çift Oyunculuk Pnömatik Aktüatör Sipariş No.
Çift
Oyunculuk |
model numarası |
Tork (5.5Bar) |
| ACT 042D |
8,4 Nm |
| ACT 050D |
18,3 Nm |
| ACT 063D |
32,2 Nm |
| ACT 075D |
64Nm |
| ACT 090D |
101Nm |
| ACT 100D |
146Nm |
| ACT 115D |
236Nm |
| ACT 125D |
305Nm |
| ACT 145D |
478 Nm |
| ACT 160D |
624 Nm |
| ACT 190D |
1185Nm |
| ACT 210D |
1447Nm |
| ACT 240D |
2126Nm |
| ACT 270D |
3229Nm |
| ACT 300D |
4197Nm |
| ACT 350D |
6283Nm |
| ACT 400D |
8953Nm |
150LB Küresel Vana Parametresi (1/2 "~ 8")
| Basınç |
Boyut |
φD |
L |
φE |
φB |
φC |
T |
f |
| Sınıf150 |
1/2 " |
13 |
108 |
89 |
60.5 |
35 |
11.5 |
1.6 |
| 3/4 " |
19 |
117 |
98 |
70 |
43 |
11.5 |
1.6 |
| 1 " |
25 |
127 |
108 |
79.5 |
51 |
12 |
1.6 |
| 1 1/4 " |
32 |
140 |
117 |
89 |
64 |
13 |
1.6 |
| 1 1/2 " |
38 |
165 |
127 |
98.5 |
73 |
15 |
1.6 |
| 2 " |
51 |
178 |
152 |
120.5 |
92 |
16 |
1.6 |
Bu Küresel Vana ile kullanılabilecek aksesuarlar
Açık / Kapalı Göstergesi
Tüm Standartlarda Namur Standart Solenoid Valf
Pnömatik ve Elektrikli-Pnömatik Valf Konumlandırıcı
Debriyajlı Manuel Geçersiz Kılma
Panel Kartında Açma / Kapama Göstergesi için Limit Anahtarları
Basınç Göstergeli Filtre + Regülatör Kombinasyonu
Daha Fazla Seçim
| Standart |
ANSI |
GB |
JIS |
DIN |
| Basınç |
150LB / 300LB |
PN16 / PN25 / PN40 |
10.000 / 20.000 |
PN16 / PN40 |
| Valf Malzemesi |
1) CF8 / SS304 2) CF8M / SS316 3) CF3 / SS304L 4) CF3M / SS316L 5) WCB |
| Aktüatör |
1) Tek Oyunculuk (Yay Geri Dönüş) 2) Çift Oyunculuk |
| Aksesuarlar |
1) Limit Anahtarı 2) Solenoid valf 3) Filtre 4) Konumlandırıcı |
